ОБУВЬ ДЕРЕВЯННОШПИЛЕЧНОГО МЕТОДА КРЕПЛЕНИЯ





В настоящее время метод деревянношпилечного крепления почти не применяется, за исключением обуви тяжелого типа и бутсов.

До появления машин промышленного производства обуви отверстия для вставки в подошву деревянных шпилек делали вручную шилом, а затем вставляли шпильки.

Современные методы крепления с помощью деревянных шпилек (рис. 52) значительно отличаются от старых. На колодку с металлическим низом плотно натягиваются детали верха и укрепляются окончательно к стельке с помощью затяжных тексов. При этом текс вбивается через стельку и загибается. Подложка приклеивается к подошве. После
того как геленок и простилка укреплены на своих местах, подошва прикрепляется к обуви гвоздями. Шпильковка осуществляется машиной, которая отмеряет требуемую длину шпильки,, отрезает ее, вбивает и удаляет излишки шпильки, прошедшей через стельку. Все указанные действия выполняются одной операцией.

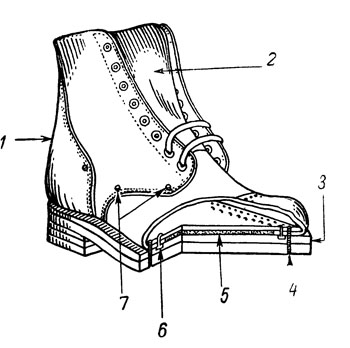

Рис. 52. Деревянношпилечнып метод крепления обуви:
1—закрепка в пяточной части; 2 — глухой клапан; 3 — внутренняя подметка; 4 — деревянная шпилька; 5 — простилка; 6 — зажимные тексы, крепящие верх обуви к стельке; 7 — укрепляющие заклепки
