§ 78. ВИДЫ СТРОИТЕЛЬНЫХ ПНЕВМАТИЧЕСКИХ КОНСТРУКЦИЙ



Воздухоопорные оболочки — это конструкции с избыточным давлением порядка р =0,001...0,01 МПа в объеме сооружения (рис. 158, а). Основными конструктивными элементами воздухоопорного сооружения являются: собственно оболочка, тамбур-шлюз, опорный контур и анкеры. Наиболее распространены однослойные оболочки, но могут применяться и многослойные, работающие по принципу послойного увеличения давления (рис. 158, б). Возможно создание оболочек с подвесным пленочным утеплителем (рис, 158, в).



По форме наиболее распространенными типами воздухоопорных оболочек являются цилиндрический свод и сферический купол (рис. 159). Разработаны рабочие чертежи цилиндрических оболочек пролетом 12, 18 и 24 м и сферических оболочек диаметром 12, 24, 36, 42 и 60 м. Они предназначены для применения как типовые в соответствии с Временной инструкцией по проектированию, монтажу и эксплуатации воздухоопорных пневматических сооружений (СН 497-77).

Кроме этих основных типов, могут применяться и другие различные по форме воздухоопорные оболочки (рис. 160). При больших пролетах оболочки усиливаются канатами, позволяющими расчленить оболочку на ряд частей с меньшими радиусами и тем самым снизить напряжение в материале и улучшить внешний вид сооружения.

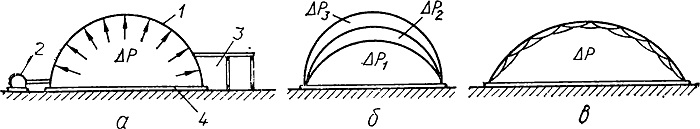

Рис. 158. Принципиальные схемы воздухоопорных оболочек:
а — однослойная; б — многослойная; в — с утеплением; 1 — оболочка; 2 — воздуходувная установка; 3 — шлюз; 4 — опорный контур

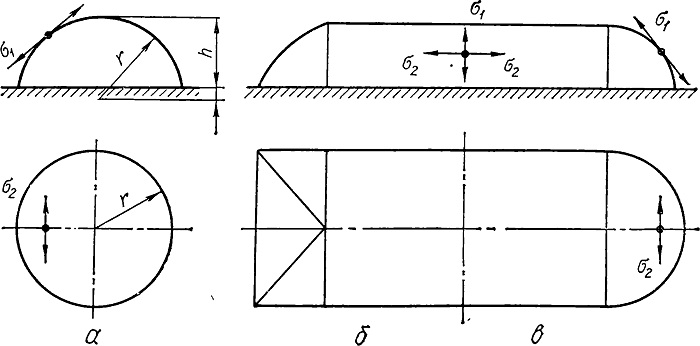

Рис. 159. Основные типы воздухоопорных оболочек:
а — сферический купол; б — цилиндрическая оболочка с цилиндрическими торцами; в- то же, со сферическими торцами

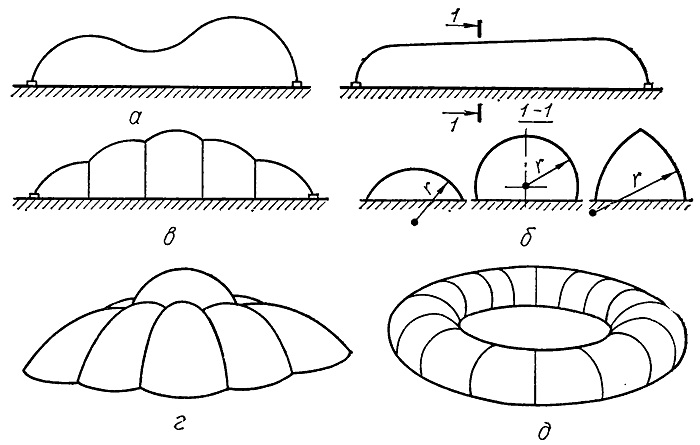

Рис. 160. Различные типы воздухоопорных оболочек:
а — седловидная из двух сфер; б — цилиндрическая разной высоты; в — многосекционная цилиндрическая с разгружающими канатами; г — многосекционная сферическая; д — в форме тора















Пневмокаркасные конструкции состоят из несущего каркаса в виде пневмостоек, пневмобалок, пневмоарок, пневмопанелей, пневмосводов и наружного ограждения из ткани или пленки (рис. 161). Избыточное давление 0,5...3 МПа в пневмокаркасе обеспечивает проектное положение сооружения и повышенную несущую способность. Характерным примером пневмокаркасной конструкции служит свод с несущим каркасом из пневмоарок и пневмопрогонов из высокопрочной прорезиненной ткани с ограждающей оболочкой. В последнее время введено в эксплуатацию много разнообразных пневмокаркасных сооружений вплоть до многоэтажных (рис. 161, б).

Линзообразные пневматические покрытия представляют собой двойные пологие оболочки, опирающиеся на жесткий Контур, которые в плане могут иметь различную форму (рис. 162).

В комбинированных пневматических конструкциях сочетается пневмокаркас с воздухоопорной оболочкой. Обычно оболочка выполняет функцию тентового ограждения, а при воздействии сильного ветра она служит воздухоопорной оболочкой (рис. 163).

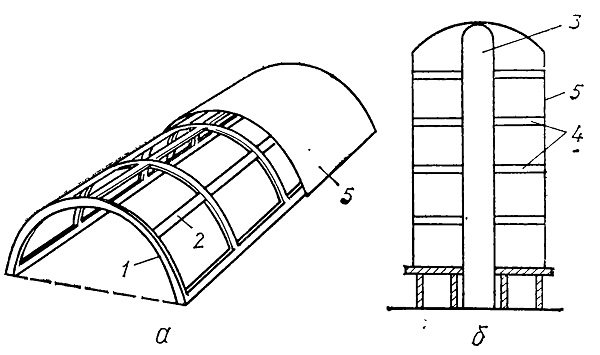

Рис. 161. Принципиальные схемы пневмокаркасных конструкций: а— пневмокаркасный свод; б — многоэтажная; 1 — пневмоарки;
2 — пневмопрогоны; 3 — пневмостойка; 4 — пневмопанели; 5 — ограждающая оболочка

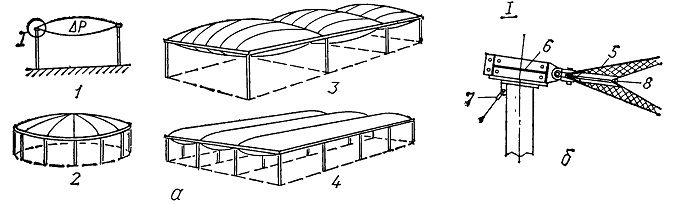

Рис. 162. Линзообразные пневмопокрытия:
а — схемы; б — узел крепления оболочки к наружному контуру; 1 — принципиальная схема; 2 — круглое в плане покрытие; 3 — блокированное покрытие из квадратных в плане подушек; 4 — то же, из прямоугольных подушек; 5 — оболочка; 6 — наружный контур; 7 — оттяжка; 3 — детали крепления

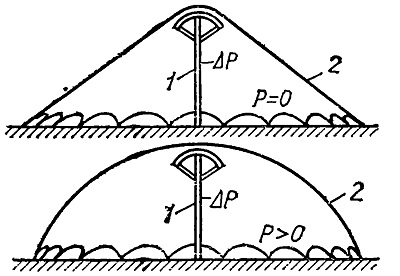

Рис. 163. Комбинированные пневмоконструкции:
1 — пневмостойка; 2 — оболочка (тент)
