§ 69. КРУЖАЛЬНО-СЕТЧАТЫЕ ДЕРЕВЯННЫЕ СВОДЫ




Кружально-сетчатые своды образуются из стандартных элементов (косяков), расположенных на цилиндрической поверхности покрытия по винтовым линиям в двух взаимно пересекающихся направлениях. В полученной сетчатой конструкции пересечение элементов между собой может происходить под прямым или острым углом (30...50°). В первом случае мы получим прямоугольную сетку, во втором — ромбическую.

Нижние элементы свода опираются на мауэрлаты, расположенные по продольным стенам здания, по колоннам или по фундаментам. В первом случае распор свода воспринимается затяжками из круглой стали, расположенными через 1,5...3 м; во втором — распор свода передается на фундаменты. При торцовых или других поперечных стенах свод соединяется с ними через торцовые арки, также составленные из косяков.

Кровля покрытия устраивается по сетке из косяков и по брускам обрешетки или сплошному дощатому настилу, пришитому гвоздями к косякам. Скрепление настила с косяками существенно увеличивает жесткость покрытия.

Узловые соединения косяков в точках пересечения их между собой можно выполнять по способу С. И, Песельника (рис. 135) с прямоугольной или ромбической сеткой косяков (при малых пролетах рекомендуется применять прямоугольную сетку), на болтах (системы

Цолльбау) (рис, 136), а также на скобах (рис. 137) при ромбической сетке косяков.

Для перекрытия больших пролетов (до 80 м) применяются дощато-клееные и клеефанерные косяки большей длины. Одна из возможных конструкций клеефанерного косяка показана на рис. 138, а;

 то же, с применением клеедощатого косяка с узловыми соединениями на фа-сонках и болтах — на рис. 138, б.

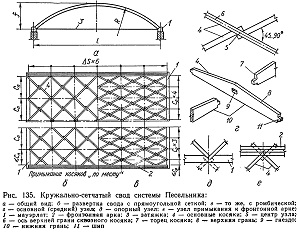

Рис. 135. Кружально-сетчатый свод системы Песельника:

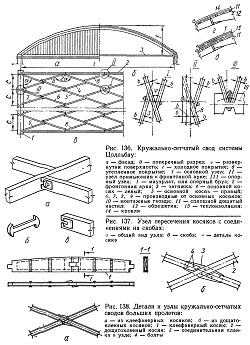

Рис. 133-137

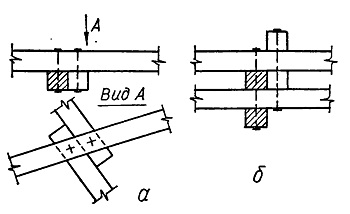

Рис. 139. Узлы сводов из многослойных косяков:
а - двухслойный; б — многослойный

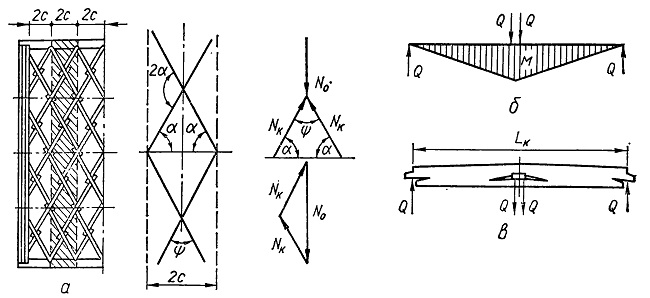

Рис. 140. К расчету сетчатого свода:
а — расчетная схема свода; б — расчетная схема косяка; в — характер разрушения косяка.











Преимуществами кружальносетчатых сводов являются: стандартность косяков, допускающая их заводское изготовление, компактность элементов и быстрота сборки. Для получения высококачественной конструкции свода необходимо, чтобы применяемый для косяков пиломатериал был воз-душно-сухим, а обработка его производилась с требуемой точностью на станках.

Рассмотренные выше конструкции кружально-сетчатых сводов однослойные, но в последнее время появились конструкции сводов из многослойных косяков. Примеры таких сводов с косяками из брусков показаны на рис. 139. Сводами из многослойных косяков можно перекрывать очень большие пролеты — 100 м и более. Совместная работа отдельных брусков в косяках обеспечивается их соединением болтами через прокладки.



Косяки свода рассчитывают на воздействие постоянной и односторонней временной нагрузок как сжато-изгибаемые стержни по формуле (42). Расчетная длина дуги свода находится по правилам, указанным в § 54, как для арки. При расчете одного косяка принимаются его геометрические характеристики F и W, а расчетные усилия в арке раскладываются на составляющие NK = NJ2 sin а и Мк = M/sin а (рис. 140, а).

Соединение свода с жесткими фронтонами повышает прочность и жесткость свода. Влияние фронтонов на работу свода зависит от отношения В/S; чем меньше отношение В/S, тем больше влияние фронтонов (здесь В — расстояние между жесткими фронтонами, S — длина дуги свода).
