§ 59. ПРАВИЛА КОНСТРУИРОВАНИЯ И РАСЧЕТА ДЕРЕВЯННЫХ И ПЛАСТМАССОВЫХ ФЕРМ

При соблюдении указанных в табл. 15 генеральных размеров фермы рассчитываются как шарнирные в узлах, а небольшие дополнительные напряжения изгиба, которые появляются в неразрезных поясах при деформации ферм, в расчете не учитываются.

При разбивке ферм на панели нижний пояс делится на равные отрезки. В крупнопанельных фермах (схемы 1...7 табл. 15) на равные отрезки разбивают также верхний пояс для получения стандартных дощатоклееных блоков. Длины панелей сжатых поясов ферм из брусьев (схемы 9... 12 табл. 15) назначаются 1,5...3 м.

Расчетная длина сжатых и сжато-изгибаемых элементов при расчете их на устойчивость принимается равной расстоянию между центрами узлов фермы. При расчете сжатых поясов на устойчивость из плоскости системы расчетная длина принимается равной расстоянию между узлами связей жесткости. При малых расстояниях между связями, например, между часто поставленными прогонами по верхнему поясу, устойчивость сжатого пояса из плоскости системы можно не проверять.

Стыки элементов сжатого пояса решаются лобовым упором и конструктивно перекрываются боковыми деревянными накладками на болтах (рис. 117, а), с каждой стороны от стыка ставится не менее двух пар стяжных болтов.

Так как в стыках жесткость пояса резко уменьшается, их необходимо делать вне участков, работающих на продольный изгиб, т. е. как можно ближе к узлам и в узлах закрепленных связями жесткости. Стыки поясов из брусьев не следует делать в панелях, примыкающих к опорным узлам, а также к узлам перелома поясов (например, коньковому). Расположение стыков в поясах должно обеспечить наилучшее использование длины применяемого лесоматериала. В многоугольных фермах стыки делаются в узлах перелома верхнего пояса и совпадают с центром узла.

Растянутые деревянные элементы, в особенности нижние пояса и их стыковые накладки, при изготовлении их из древесины, должны отвечать требованиям I категории элементов. Ослабления их должны быть минимальными и по возможности симметричными. Следует избегать ослаблений по кромкам растянутых элементов из досок.

Стыки растянутых деревянных поясов перекрываются, как правило, деревянными накладками и прокладками на болтах и штырях из круглой стали. Конструкция стыков должна обеспечивать осевую передачу усилия.

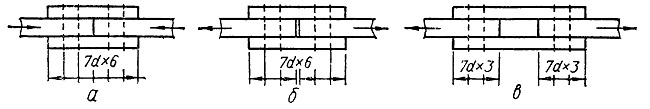

Рис. 117. Стыки деревянных элементов:
а — сжатый; б — растянутый сомкнутый стык; в — растянутый разомкнутый стык

Стыки рассчитываются на усилие, действующее в данной панели пояса; при этом производится проверка сечений пояса и накладок на растяжение по площади нетто и определяются число и размеры связей.

Стыки бывают сомкнутыми (рис. 117, б), когда торцы соединяемых элементов сдвинуты вплотную, или разомкнутыми (рис. 117, в), когда торцы раздвинуты на необходимое расстояние (накладки и прокладки на столько же удлиняются). Применение разомкнутых стыков целесообразно тогда, когда они способствуют лучшему использованию длины лесоматериала в поясах ферм, или когда стык устраивается в узле и в пространство между элементами заводятся раскосы решетки.

Сжатые и сжато-изгибаемые деревянные элементы ферм только из брусьев или составные элементы из брусьев и клеедощатые проектируются в соответствии с требованиями к категориям элементов, изложенными в § 13.

Элементы ферм, как правило, должны центрироваться в узлах. Внецентренное крепление элементов решетки допускается лишь в фермах со слабо нагруженными элементами (например, в многоугольных). Узловой изгибающий момент определяется как произведение равнодействующей усилий в элементах решетки на ее плечо относительно оси пояса. В этом случае нижний пояс проверяется на растяжение с изгибом. Если возле узла нет стыка и примыкающие панели имеют примерно одинаковую длину, узловой момент распределяется поровну между ними; при наличии стыка возле узла этот момент полностью воспринимается панелью, не имеющей стыка. Проверка верхнего пояса в узлах на сжатие с изгибом производится по формуле (42) без учета коэффициента Е.

Строительный подъем придается всем фермам и должен быть не менее 1/200 пролета. Строительный подъем выполняется переломом нижнего пояса в середине или в третях пролета. При этом должна быть сохранена требуемая минимальная высота фермы в середине пролета, между осями поясов. В этом случае прогиб ферм можно не проверять

При пролетах деревянных конструкций более 30 м одна из опор должна быть подвижной.

Расчет ферм начинается с определения усилий в элементах Нагрузка считается приложенной в узлах. Узловые нагрузки находятся умножением нагрузок от силы тяжести крыши, фермы и внешних нагрузок на грузовую площадь с учетом очертания верхнего пояса и указаний главы СНиП 11-6.74 и усилия в элементах построением диаграммы Кремоны. Достаточно построить одну диаграмму от единичной нагрузки, расположенной на полупролетефермы, после чего через грузовые коэффициенты, соответствующие узловым нагрузкам от различных загружений, определяются расчетные усилия в элементах Максимальные усилия в поясах получаются при загружении внешней нагрузкой (например, снегом) всего пролета, а в элементах решетки — половины пролета.

В действительности в крупнопанельных фермах всегда имеется внеузловая (местная) нагрузка: от крыши и снега — равномерно рас-пределенная g, а в многоугольных фермах нагрузка от прогона, сосредоточенная в середине пролета Р. В этих случаях элементы верхнего пояса между узлами изгибаются, а

Мпр = ga²/8, или Мпр = Ра/4, (142)

где а — длина панели.

Для создания разгружающих моментов в фермах с прямолинейными элементами верхнего пояса узлы решаются внецентренно по аналогии с треугольными арками (см. § 55) и Мра3г = Ne, в сегментных фермах разгружающий момент создается за счет кривизны панели и Мразг = Nf. Расчетный изгибающий момент в панелях

Мрасч = Мпр Мразг. (143)

Фермы должны проверяться на монтажные нагрузки, от которых усилия в элементах часто меняются на противоположные по знаку значения.
