§ 48. КОНСТРУКЦИИ ГЛУХИХ ТРЕХСЛОЙНЫХ ПАНЕЛЕЙ
Панели с фанерными обшивками
Эти панели предназначены для устройства
совмещенных покрытий утепленных производственных зданий с рулонной
кровлей. Их размеры 3 X 1,5 м и 6 X 1,5 м. Панели с фанерными обшивками
относятся к сгораемым конструкциям и применяются в зданиях,
предназначенных для категорий производств В, Г и Д (в соответствии со
СНиП 11-2-80).
Обшивки панелей выполняются из водостойкой фанеры марки ФСФ сорта ВВ
толщиной не меньше 6 мм; направление волокон наружных шпонов должно быть
вдоль панели. Фанерные листы стыкуются «на ус», длина стыка не менее 10
толщин листа. При изготовлении панелей обшивка со стороны помещения
окрашивается два раза, наружная обшивка оклеивается слоем рубероида.
Ребристые панели. Каркас таких панелей может быть из деревянных
ребер или из фанерных швеллеров (рис. 94, а, бу в, г). Обшивки крепятся
к каркасу на клее КБ-3 или К-153, запрессовка выполняется с помощью
пресса, при деревянном каркасе возможна гвоздевая запрессовка.
Деревянный каркас должен удовлетворять III категории элементов
конструкций. Его выполняют из антисептирован-ной древесины хвойных пород
с влажностью не более 12%. Для обеспечения долговечности панелей в них
предусматриваются вентилиру-емые воздушные прослойки. Утеплитель
фиксируется прижимной решеткой. Масса панелей длиной 3 м — 220 кг и
длиной 6 м — 370 кг.
Панели со средним слоем из пенопласта. Эти панели могут быть
плоскими и криволинейными (цилиндрическими). Плоские панели (рис. 94, б)
представляют собой трехслойный элемент с продольными несущими ребрами. В
трехслойном элементе средний слой из полистирольного или фенольного
пенопласта (толщиной
50... 150 мм в зависимости от района строительства), а обшивки из фанеры
толщиной 4...6 мм склеены клеем 88Н. Продольные несущие ребра в
зависимости от нагрузки имеют размеры 60 X 100... 100 X 180 мм. Крепятся
ребра к трехслойному элементу гвоздями, шурупами. Масса панели длиной 3
м — 100 кг, а длиной 6 м — 180 кг.
Криволинейные (цилиндрические) панели (рис. 94, е) предназначены для
устройства сводчатых покрытий зданий. Средний слой выполняется из
блочного пенополистирола ПСБ-С, который легко изгибается при
изготовлении трехслойного элемента. Продольные криволинейные ребра
выполняются в виде клееного пакета из тонких досок. Из панелей
трапецеидального очертания можно собирать купольное покрытие.
Стеновые панели и плиты подвесного потолка в принципе имеют аналогичные
конструктивные решения.

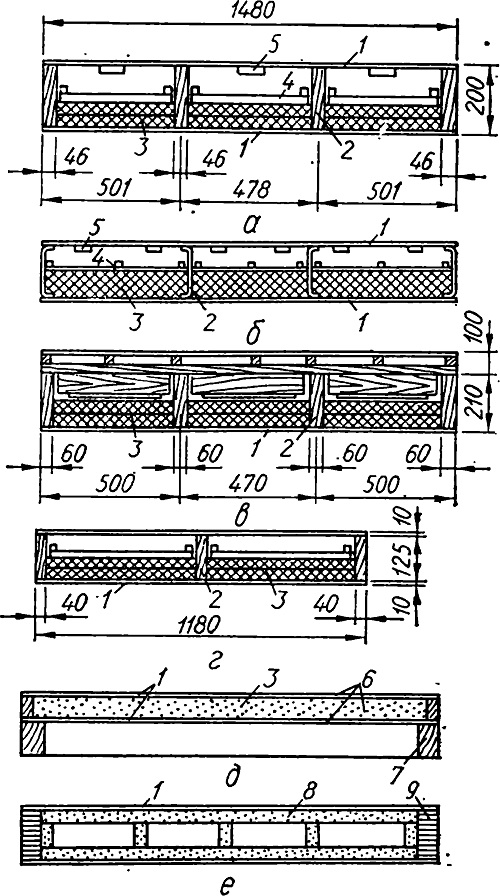

Рис. 94. Панели с фанерными обшивками:
а, б — ребристые панели ЦНИИСК; в — то же, ЦНИИЭП зрелищных зданий; г —
стеновая ребристая панель; д — плита покрытия с подкрепляющими ребрами;
е — пространственные (цилиндрические) панели; 1 — обшивки; 2 — каркас; 3
— утеплитель; 4 — прижимные рамки; 5 — вентиляционные продухи в торцах;
6 — трехслойный элемент; 7 — продольные несущие ребра; 8 — блочный
пенопо-листирол; 9 — дощатоклееные ребра
