§ 48. КОНСТРУКЦИИ ГЛУХИХ ТРЕХСЛОЙНЫХ ПАНЕЛЕЙ

Панели со стеклопластиковыми обшивками

 По способу изготовления такие панели могут быть клееными и цельнопрессованными. В клееных панелях обшивки изготовляются из листового стеклопластика ограниченных размеров (1,2 X 1,5 м), стыкуемых по длине с помощью одно- или двухсторонних накладок. Средний слой — ребристый каркас (рис. 93, а). Ширина панелей соответственно листам 1,2 или
1,5 м, длина до 6 м. Обшивки приклеиваются к каркасу и для надежности ставятся шурупы.

Цельнопрессованные панели (рис. 93, б) производятся на специальной установке, в которую поступают три стеклоровинга (стеклохолсты,

пропитанные фенолоформальде-гидной смолой, но еще окончательно не отвержденные). Средний лист формуется и приобретает трапецеидальное сечение, затем в процессе прессования оформляются обшивки и приклеиваются к среднему слою. Из установки готовая панель выходит в виде непрерывной ленты, из которой путем продольной и поперечной резки получают панели различных размеров. Выпускаются панели двух типоразмеров сечения — h X а X b = 60 X X 76 X 166 мм и 80 X 45 X 174 мм при толщине наружных обшивок
2...3 мм и среднего слоя 1,5...2 мм. В процессе изготовления пустоты панели заполняются вспенивающимися пенопластами ФРП.

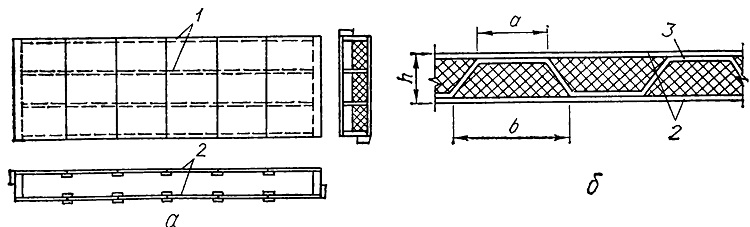

Рис. 93. Глухие панели со стеклопластиковыми обшивками:

а — клееная панель; б — цельнопрессованная панель; 1 — ребра каркаса; 2 — обшивка: 3 — средний слой
