§ 34. ДРУГИЕ ВИДЫ СОЕДИНЕНИЙ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ





Соединения деревянных конструкций на растянутых связях



 К растянутым связям относятся: гвозди и винты, работающие на выдергивание; скобы, хомуты; накладки, планки, прокладки из листовой стали, из КАСТ-В и из фанеры; расчетные болты и тяжи, стяжные болты (могут выполняться из СВАМ). Стальные связи должны защищаться от коррозии.

Гвозди, работающие на выдергивание, учитываются только при расчете второстепенных элементов (подшивка потолка, укладка пола, настила и др.)» а также в конструкциях, где гвозди одновременно работают на сдвиг при забивке их поперек волокон древесины (рис. 69, а).

Расстановка гвоздей производится по правилам для гвоздей, работающих на сдвиг.

Винты (глухари, шурупы) (рис. 69, б) могут применяться для крепления в ответственных местах. При расстановке принимается

s1= 10d, s2 = s3 = 5d.









Скобы выполняются из круглой стали d = 12...18 мм и применяются в нерасчетных соединениях при сплачивании составной балки (рис. 69, в) или при вязке узла (рис. 69, г).

Хомуты охватывают присоединяемый элемент и при поможщ болтов и гаек подтягивают его к другому (рис. 69, д). Выполняются хомуты из круглой или полосовой стали с подкладками, обеспечивающими допустимую площадь смятия элемента.

На рис. 69, е показан пример решения опорного узла фермы с применением натяжных гнутых хомутов.

Накладки (планки) применяются, в основном, как крепления растянутых элементов. Они крепятся винтами и глухими нагелями. В последнее время роль этих креплений в деревянных и пластмассовых конструкциях возросла, так как появились различные системы сквозных конструкций, основанных на применении полосовой стали и листовых высокопрочных материалов КАСТ-В, ФБС, ДСП-Б в растянутых креплениях стыков и в узловых соединениях решеток ферм с поясами. Расчет накладок в соединении рассмотрен выше.

Расчетные болты и тяжи, работающие на растяжение, применяются в подвесках, анкерах, в растянутых элементах ферм, затяжках арок и сводов и т. п.

Болты имеют на одном конце нарезку, а на другом — головку. Тяжи имеют нарезку с обоих концов, а также могут иметь на одном или обоих концах петли. Применение петель дает положительный эффект, так как оно не вызывает ослабления соединяемых стержней. Недостатком его является отсутствие напряжения в соединении, которое в случае необходимости производится при помощи особого натяжного устройства.



В ответственных соединениях на тяжах следует ставить контргайки, которые закрепляют гайки в необходимом положении и предохраняют нарезку от случайного срыва.

Стяжные болты в соединениях ставятся без расчета на растяжение. Если соединение должно быть разборным, то отверстия делают на 0,5 мм более диаметра болта. При учете стяжных болтов в работе на сдвиг диаметры болтов и отверстий делают одинаковыми. Диаметр стяжных болтов принимают не менее 1/40 толщины пакета.

Размеры шайб для них назначают 3,5d х 3,5d X 0,3d, где d — диаметр болта.

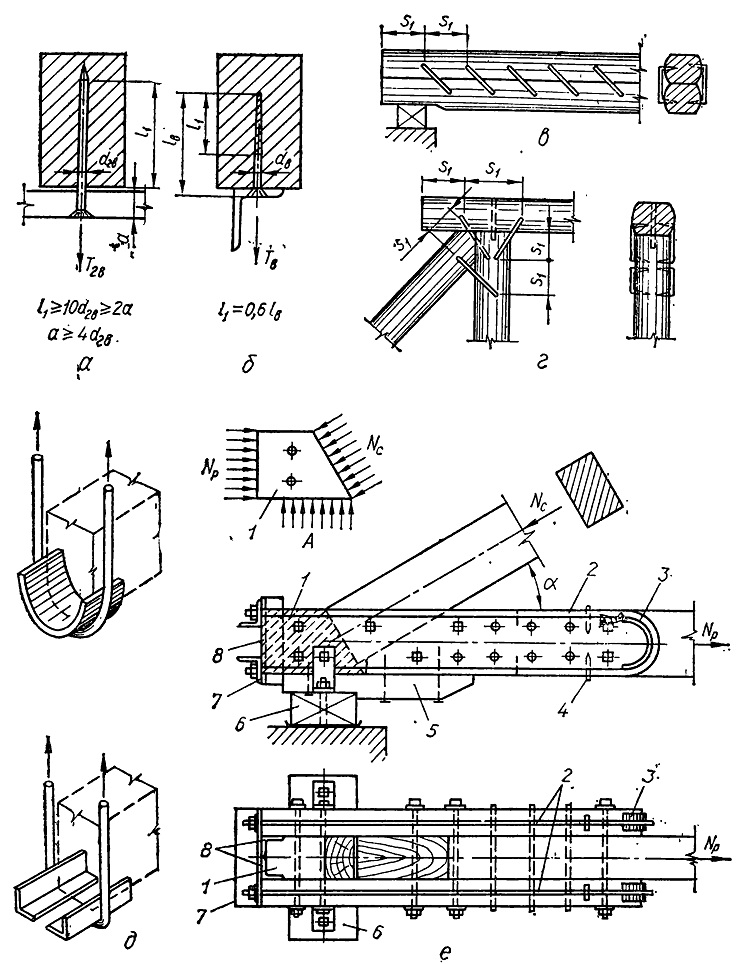

Рис. 69. Соединения на растянутых связях:
а,б — связи, работающие на выдергивание; в — скобы для сплачивания брусьев (бревен); г — вязка узла скобами; д — подвесные хомуты; е — опорный узел фермы с натяжными хомутами; 1 — упорный вкладыш; 2 — натяжной хомут; 3 — прокладки из полосовой стали для предотвращения смятия древесины хомутами; 4 — вилка для удержания хомута; 5 — под-балка; 6 - подушка; 7, 8- стальные башмаки из уголков, передающие усилие от подкоса на хомуты
