§ 34. ДРУГИЕ ВИДЫ СОЕДИНЕНИЙ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

Соединения деревянных конструкций на пластинчатых нагелях

Соединения на пластинчатых нагелях (рис. 67) выполняются из высококачественного дуба влажностью <10%. Толщина нагелей делается точно по размеру гнезда. После установки нагели разбухают от прикосновения с более влажной древесиной и достигается плотное защемление их в гнездах. Соединение работает на изгиб, смятие поперек волокон и перерезывание волокон нагеля, а древесина соединяемых элементов — на скалывание между нагелями. Размеры пластинок: толщины σпл = 1,2 см и σ = 1,6 см; длины 1пл, = 5,4 см и 1пл = 7,2 см. Несущая способность одного нагеля

Конструкции соединения и конструктивные требования приведены на рис. 67.

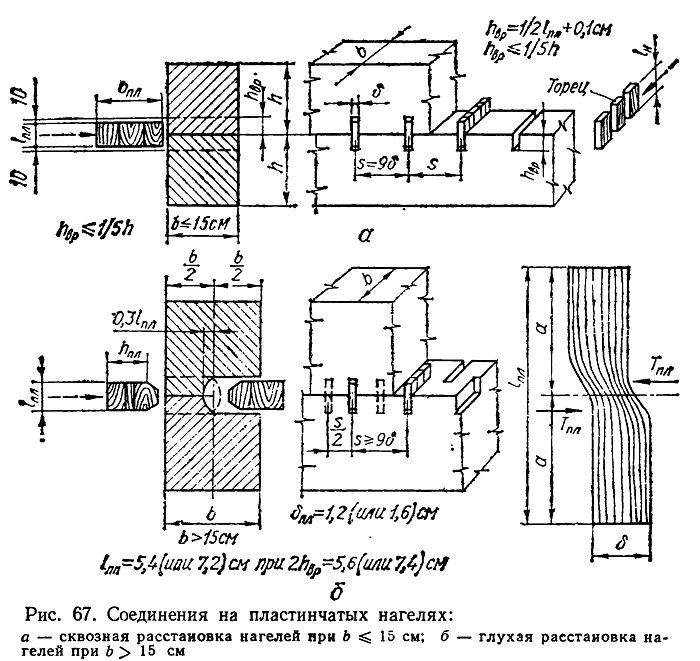

Рис. 67. Соединения на пластинчатых нагелях:
