§ 33. НАГЕЛЬНЫЕ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ




Работа нагельного соединения деревянных конструкций





 В правильно запроектированном нагельном соединении происходит смятие древесины гнезда (вязкость соединения) и изгиб нагеля (рис. 61, а), при жестком нагеле может произойти раскалывание древесины между гнездами (хрупкое разрушение) (рис. 61, б). Поэтому применять жесткие нагели не рекомендуется. Нагельные соединения отличаются плотностью. На рис. 62 показана работа различных видов односрезных нагельных соединений и схемы действия на них сдвигающих сил в виде распределенных напряжений смятия (σсм, эпюр изгибающих моментов М и поперечных сил Q. Нагельные соединения (безраспорные) — Т1е1 = Т2е2.

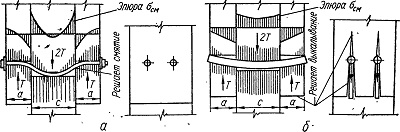

Рис. 61. Работа нагельного соединения и характер его разрушения: а — работа гибкого нагеля; б — работа жесткого нагеля

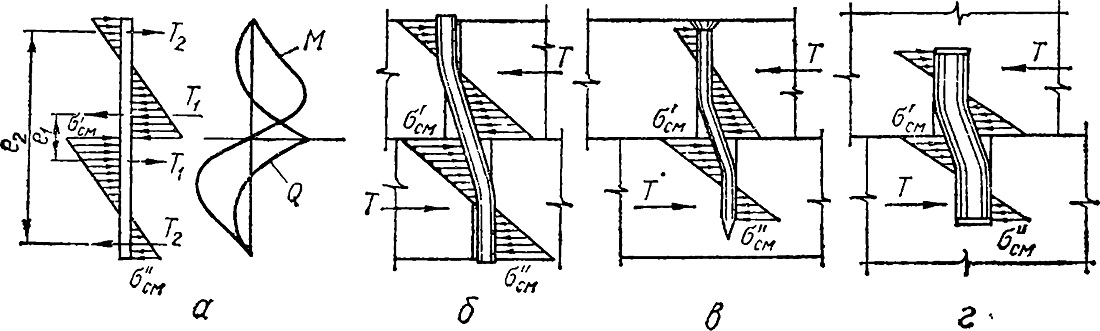

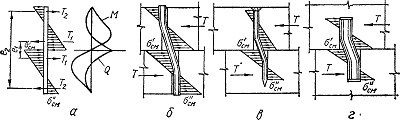

Рис. 62. Работа защемленного нагеля в гнезде:
а — схема действия сил на нагель; б — схема работы болта, штыря или дубового (пластмассового) нагеля в гнезде; в — схема работы гвоздя; г — схема работы пластинчатого нагеля
