§ 23. РАСЧЕТНЫЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ ДЕРЕВЯННЫХ И ПЛАСТМАССОВЫХ КОНСТРУКЦИЙ



Основные расчетные характеристики материалов, необходимые для проектирования, следующие: расчетные сопротивления материалов, модули упругости материалов, модули сдвигов, показатели поперечной деформации (коэффициенты Пуассона).

Расчетное сопротивление R является предельным напряжением в материале реальных элементов конструкции, отличающихся от стандартных образцов размерами и наличием неизбежных пороков и дефектов в пределах допустимого их содержания. Кроме того, в расчетном сопротивлении отражено влияние длительного действия нагрузок и условий эксплуатации.

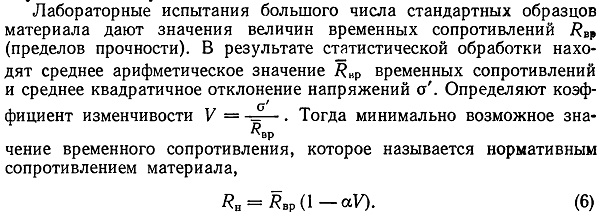

В формуле (6) а — коэффициент изменчивости, на который следует уменьшить среднее арифметическое значение пределов прочности для получения нормативного сопротивления с вероятностью значения искомой характеристики, достаточной для безопасной эксплуатации конструкции. Опыт эксплуатации деревянных конструкций показывает, что нормативное сопротивление древесины достаточно определять с вероятностью 97,4%. Это требует уменьшения среднего арифметического по (6) с учетом коэффициента изменчивости а = 2,25. Для древесных пластиков а = 2,5, для древесностружечных плит а = 2,25.

Расчетные сопротивления R древесины и фанеры при влажности 12%, длительном действии нагрузок и нормальных температурных

условиях эксплуатации определяют по формуле





R=Rн/К

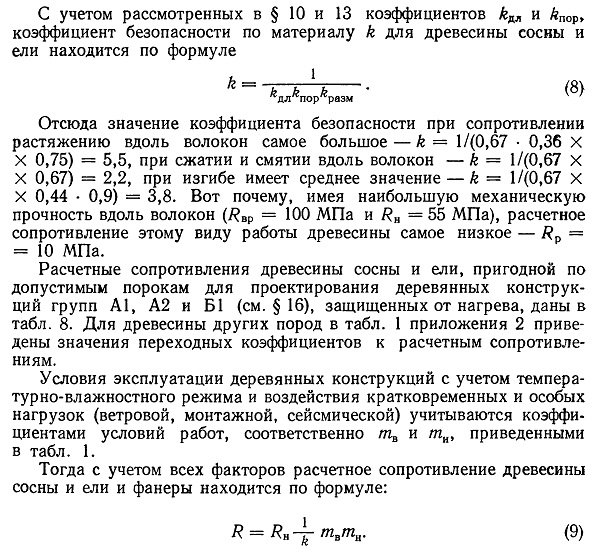

Здесь k — коэффициент безопасности по материалу (не надо путать с коэффициентом безопасности для конструкций). Смысл его заключен в интегральной оценке влияния на прочность материалов рассмотренных выше факторов: неоднородности структуры и состава, наличия пороков и дефектов, масштабного фактора, длительного сопротивления. Пороки больше всего влияют на работу древесины при растяжении. Влияние увеличенных размеров строительных элементов по сравнению со стандартными образцами учитывается коэффициентом Аразм, равном при сопротивлении растяжению вдоль волокон 0,75, сжатию вдоль волокон — 1, изгибу 0,9.









Учет специфического напряженного состояния гнутых элементов производится коэффициентом mгн по табл. 2 приложения 2.

Модуль упругости древесины вдоль волокон в конструкциях групп A1, А2 и Б1, защищенных от нагрева и находящихся под воздействием



постоянных и временных нагрузок, независимо от породы, принимается Е = 10 000 МПа. Для других условий вводится поправочный коэффициент по табл. 1.

Расчетные характеристики древесных пластиков даны в табл. 1 приложения 3.

Для пластмасс коэффициенты безопасности по материалу, как для древесины не установлены. Расчетные сопротивления их при длительном действии нагрузки и нормальных температурно-влажностных условиях находят по формуле





Сопротивление пластмасс длительным нагрузкам и коэффициенты длительного сопротивления Кдл рассмотрены в § 10. Неоднородность структуры и состава пластмасс, масштабный и другие факторы, а также степень вероятности результатов лабораторных испытаний учитываются коэффициентом неоднородности kojm. При определении нормативного значения сопротивления по формуле (6) для сильно напряженных несущих конструкций из высокопрочных пластмасс (СВAM, ДСП-Б, полимербетоны) с вероятностью характеристики 99,7% принимают а = 3; для средненапряженных конструкций и элементов из полиэфирных стеклопластиков с вероятностью характеристики 98,7% принимают а = 2,5; для малонапряженных элементов конструкций, например, заполнителей трехслойных панелей из жестких пе-нопластов принимают а = 2,25 и т. д.

Расчетные характеристики пластмасс приведены в табл. 2 и 3 приложения 3.

Условия эксплуатации при повышенной температуре и влажности при проектировании для нахождения расчетного сопротивления учитываются коэффициентами, приведенными в табл. 2, 3, 4:

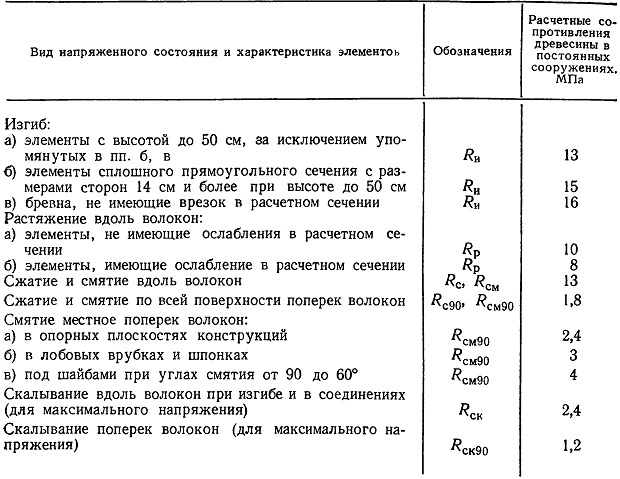

Таблица 8. Расчетные сопротивления древесины сосны и ели





Примечания: 1. Расчетное сопротивление древесины местному смятию поперек волокон на части длины находится по формуле (3).
2. Расчетное сопротивление древесины смятию под углом а к направлению волокон
