§ 8. КОНСТРУКЦИОННЫЕ ПЛАСТМАССЫ







Пенопласты и сотопласты


Эти материалы применяются в трехслойных плитах (панелях) для заполнения внутреннего пространства между внешними обшивками. Если они не соединены с обшивками, то служат только для теплозвукоизоляции. Но поскольку пенопласты и сотопласты относятся к жестким конструкционным заполнителям, обладающим жесткостью и прочностью, достаточной для восприятия сдвигающих усилий и местной нагрузки, то их используют также в качестве конструкционного среднего слоя трехслойных панелей.



Пенопласты имеют пористую структуру. Они изготовляются из технически чистых полимеров путем добавки к ним порофоров, которые после нагревания или инициирования переходят в газообразное состояние, в результате чего полимер становится пористым. Благодаря наличию замкнутых пор с толщиной стенок порядка 0,01 мм пенопласты легки и эффективны как теплозвукоизоляционные материалы и применяются для трехслойных панелей (плотность пенопластов 0,03... 0,22 т/м3).

Пенопласты могут быть изготовлены прессовым способом в виде отдельных плит различных размеров и непосредственно в полости изготовляемого изделия, когда вспененная масса заполняет весь объем полости, плотно прикасается к наружным обшивкам и надежно к ним приклеивается при остывании.

Наиболее распространены такие пенопласты: полистирольные марок ПС-1, ПС-4, ПСБ, ПСБ-С; поливинилхлоридные марок ПХВ-1, ПХВ-2, ПХВ-3; фенолоформальдегидные марки ФРП-1.



Сотопласты изготовляются в виде сот из обычной бумаги, прочной бумаги (крафт-бумаги), тканей, различных листовых материа-лов, стеклоткани и т. д. Для получения сот гибкий листовой материал нарезают лентами требуемой ширины, которые складывают друг с другом, чередуя места склейки в шахматном порядке. После склейки ленты растягиваются в перпендикулярном направлении и получают сото-пласт с ячейками нужных размеров. Для укрепления стенок сотопла-стов материал может пропитываться смолами (рис. 14, а). Для изготовления сотопласта из жестких листовых материалов нарезанные полосы под любым углом относительно друг друга вставляются в прорези, сделанные до половины ширины полос на расстояниях, равных размерам ячейки (рис. 14, б).

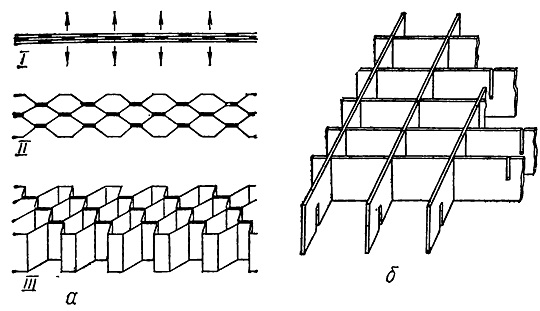

Рис. 14. Сото пласты:
a — бумажные и тканевые, пропитанные смолами; б — из жестких листовых материалов
