7. Изготовление асфальтированных шнуров

 На внутреннюю оплетку асфальтированного шнура наносят дополнительную изоляцию в виде слоя асфальтовой мастики. Двойной асфальтированный шнур снабжают еще одной оплеткой, покрываемой также слоем асфальтовой

Наружная оплетка у обоих сортов одинаковая.

Ниже мы опишем подробно фабрикацию асфальтированного шнура. Основа, назначенная после контроля на горение на изготовление асфальтированного шнура, покрывается асфальтом путем протягивания ее через расплавленную асфальтовую мастику. Покрывают шнур асфальтом поверх слоя смолы, т. е. после первой осмолки.

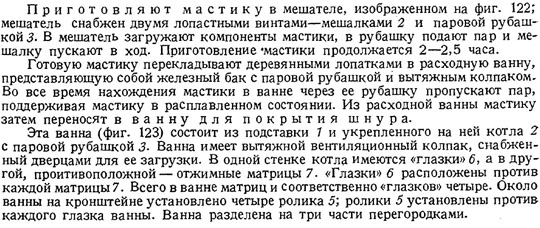

Аппаратура для приготовления асфальтированного шнура состоит из ванны для покрытия шнура асфальтом, тянущих бороздчатых шкивов, самоклада, мешателя и расходной ванны. Шнур, протягиваемый через ванну тянущими шкивами, покрывается в ней асфальтовой мастикой и складывается затем в самоклад. Мастику приготовляют в мешателе и затем перекладывают в расходные ванны; оттуда ее берут по мере надобности в ванны для покрытия шнура асфальтом.


Катушку с осмоленным шнуром устанавливают в стойке перед ванной; шнур проходит через ролики 5 и глазки 6 и, пройдя через ванну, выходит из матриц 7. Одновременно через ванну может быть пропущено четыре шнура, хотя обычн0 работают только на два шнура. Матрица оканчивается обжимной втулкой — сальником, при проходе через отверстие которого задерживается излишек асфальта, а оставшаяся на шнуре мастика ложится более равномерно. Сальники представляют собой стальные цилиндры с отверстием внутри диаметром 4 мм) для асфальтировки обычно берут сработанные сальники основного станка. Так как при асфальтировке сальники также срабатываются, т. е. увеличивается отверстие, то периодически их заменяют новыми.  При помощи бороздчатых шкивов, описываемых ниже, шнур по выходе из матриц протягивается вдоль по помещению мастерской; при этом мастика на нем остывает и затвердевает. На своем пути шнур встречает стол с тальком, проходя через который он опудривается тальком, что предохраняет шнур от слипания. Пройдя путь от ванны до направляющего ролика, укрепленного на стойке за тальковым столом, и обогнув ролик, шнур возвращается обратно по направлению к ванне и на пути от направляющих роликов встречает тянущие бороздчатые шкивы. Тянущие бороздчатые шкивы, протягивая шнур через ванну и по мастерской, передают его либо на самоклад, либо на обычную катушку, помещаемую в намоточный станок.

Тянущий бороздчатый шкив (фиг. 124) состоит из чугунной рамы 7, на которой укреплены две пары бороздчатых шкивов 2, таким образом, что с каждой стороны станков (справа и слева) имеется по два шкива, стоящих друг за другом (задние шкивы на фиг. 124 не видны). Приводной шкив 3 связан с трансмиссией и, вращаясь, приводит во вращение также бороздчатые шкивы. Бороздчатые шкивы имеют канавки, в которые ложится шнур; шнур делает на шкивах петлю, огибая их сначала сверху, затем снизу и опять сверху; при этом он охватывает оба шкива, расположенные друг за другом с одной стороны станины. Таким образом шнур идет по своему прямому направлению с направляющих роликов в сторону ванны, а обогнув шкивы, меняет направление на обратное и затем, выходя опять наверх шкивов, продолжает свой первоначальный путь от направляющих роликов. Своим вращением шкивы и тянут шнур вдоль мастерской.

Протянутый бороздчатыми шкивами шнур идет на ролики второго талькового -стола у самоклада или намоточного станка того или иного устройства. Здесь шнур вторично проходит по роликам сквозь тальк.

Самоклад (фиг. 125) состоит из стола для талька 1 и роликов в нем 2, таза самоклада 3, роликов 4, 5, 6 и направляющей трубы 7. Движение шнура на самокладе Следующее: поднявшись с талькового стола к ролику 4, шнур перекидывается через него и через вращающийся от трансмиссии ролик <5; около вращающегося ролика имеется прижимной ролик 5, который улучшает процесс протягивания шнура.

Протянутый шнур спускается по направляющей трубе 7 в таз самоклада 3-

Таким образом при асфальтировке шнур с катушек намоточного станка, установленных в специальные стойки, пропускается через ванну, протягиваясь бороздчатыми шкивами, а с бороздчатых шкивов передается на самоклад, где, опудренный тальком, он укладывается в железные тазы. Заполненные тазы заменяют пустыми, равным образом опорожненные катушки намоточных станков заменяют новыми.

При асфальтировке, как и при осмолке, все бракованные места помечают вновь для последующей их вырезки.

Покрытый асфальтовой мастикой шнур в тазах с самокладов перевозят или переносят на вторую обмотку.

Вто’рую обмотку, имеющую целью создать предохранительную оболочку для асфальтового слоя, производят на таких же обмоточных станках, как и для белого шнура.

Работу на станке ведут, как при обмотке белого шнура. Разница заключается только в подаче необмотанного шнура в тех случаях, когда он идет не с катушек, а из тазов. В этом случае тазы самоклада ставят перед обмоточным станком на круглую подставку, которая находится между стойками столика для катушек.

Таким образом на станках второй обмотки можно работать и с катушек и из тазов.

Конец шнура из таза перекидывается через направляющие ролики над столиком и станком, проходит через сальник в центре диска станка. Устройство станка показано на фиг. 112, а работа его описана выше(§ 48, п. 6).

Подставка для таза на столике вращается, а вместе с ней вращается и таз, что облегчает движение шнура.

Со станков второй обмотки катушки обмотанного шнура передают непосредственно на вторую осмолку.

Вторую осмолку производят в таких же ваннах (см. фиг. 111), как и первую. Пройдя отжимочные матрицы, шнур поступает в ванночку с парафином. После парафинировки шнур опудри-вают тальком.

Ванну с парафином ставят сразу за смоляной ванной, которая представляет собой железный ящик, окруженный паровой рубашкой; ее устанавливают на

железных стойках, сверху закрывают вытяжным колпаком, соединенным с вытяжной вентиляцией. В стенке парафиновой ванночки, обращенной к смоляной ванне, имеются отверстия («глазки») для ввода шнура, в противоположной же стенке против глазков установлены матрицы, имеющие такое же устройство, как и матрицы смоляной ванны (см. фиг. 113). Парафин расплавляют прямо в ванночке при помощи пара, пропускаемого в ее рубашку.

Шнур проходит в глазки парафиновой ванны из матриц смоляной ванны и, пройдя через слой парафина, отжимается от избытка его в матрицах, а затем проходит через стол с тальком, опудриваясь последним. Парафин, покрывая смоляной слой, защищает его от повреждений и увеличивает водонепроницаемость шнура,
а тальк не дает ему слипаться.

Аппаратуру второй осмолки устанавливают в шнуровой мастерской в одну линию по ходу шнура.

Шнур, опудренный тальком и направляемый роликами, наматывается на мерильный барабан; затем его режут на куски и укупоривают так же, как и белый шнур.

Мерильный барабан (см. фиг. 115—116) применяют такой же, как и при белом шнуре, но только без батарей для обогрева, так как асфальтированный шнур не требует сушки.

8. Изготовление гуттаперчевого шнура. Техпроцесс изготовления этого сорта сходен с только что описанным для асфальтированного. Только вместо асфальтовой мастики берут гуттаперчевую массу. Покрытие шнура гуттаперчевой массой производят в таких же ваннах, как и при асфальтировке.

Гуттаперчу применяют естественную или искусственную; масса не должна слипаться при -j-450 и не быть хрупкой при — 15°С.

При изготовлении гуттаперчевой массы в мешатель (фиг. 122) загружают около 15 кг гуттаперчи с небольшой добавкой смолы или асфальта (битума).

Готовую массу переносят в расходную, обогреваемую паром ванну, из которой и берут ее по мере надобности в ванну для покрытия шнура.

Конструкция ванны для покрытия шнура гуттаперчей показана на фиг. 123. С катушек, установленных в стойки перед ванной, шнур проходит на ролик у ванны, пропускается через глазок и, пройдя через ванну, выходит с противоположной стороны из матрицы покрытым гуттаперчей. Далее шнур, подобно асфальтированному, протягивают по мастерской, причем масса на нем затвердевает. Дойдя до направляющего ролика и обогнув его, шнур возвращается обратно к ванне, встречает на пути бороздчатые тянущие шкивы, предназначенные, как и при асфальтировке, для протягивания шнура через ванну и по мастерской.

Протянутый шкивами шнур опять идет в гуттаперчевую ванну, пройдя через которую покрывается вторым слоем гуттаперчи: за один раз „слой гуттаперчи накладывается очень неровно, поэтому его и наносят за два раза. Одновременно через ванну идут два шнура.

Затем шнур передается на мерильный барабан. Нарезанный шнур укупоривают так же, как и остальные сорта бикфордова шнура.
