Ba(N03)2] имеет удельный вес 3,24, температуру плавления 532° (но начало
плавления 375°); кристаллизуется в виде бесцветных прозрачных октаэдров;
трудно растворим в воде (при 0 5%, при 100° 30%) и нерастворим в спирте
и концентрированной HN03. При нагревании (выше 600° С) нитрат бария
переходит сначала в азотистокислый барий Ba(NО3)2=02
+ Ba(NО3)2, а затем в окись бария ВаО. Азотистокислый барий
плавится при температуре около 220° С. Поэтому при нагревании нитрата
бария температура начала его плавления значительно ниже истинной
температуры плавления.

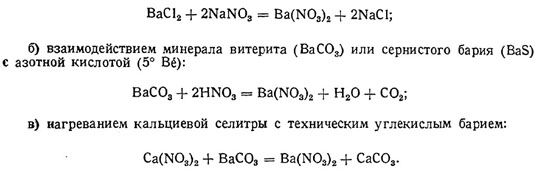

Наиболее чистый продукт получается по второму способу. Сырьем для
получения солей бария, в частности ВаС1„ и BaS, служит минерал барит или
тяжелый шпат, состоящий в основном из BaSO* и окрашенный в зависимости
от примесей в цвет от белого до красно-бурого. Добываемый минерал
подвергают промывке и обогащению. Концентрат содержит 90—95% BaS04.
Месторождения барита в СССР весьма обширны1; основные расположены в
Грузии, близ Кутаиси.
Применяется нитрат бария, главным образом, в пиротехнии; в пороходелии—
лишь в специальных сортах 2.
3. Технические требования3: содержание чистого продукта 98,5%, влажность
— не более 0,5%, нерастворимых в воде примесей — 0,3%, хлористых солей
(в пересчете на ВаС12) не более 0,1%, тяжелых металлов допускаются
следы.
