§ 19. Описание и технические характеристики фрезерно-окантовочных станков

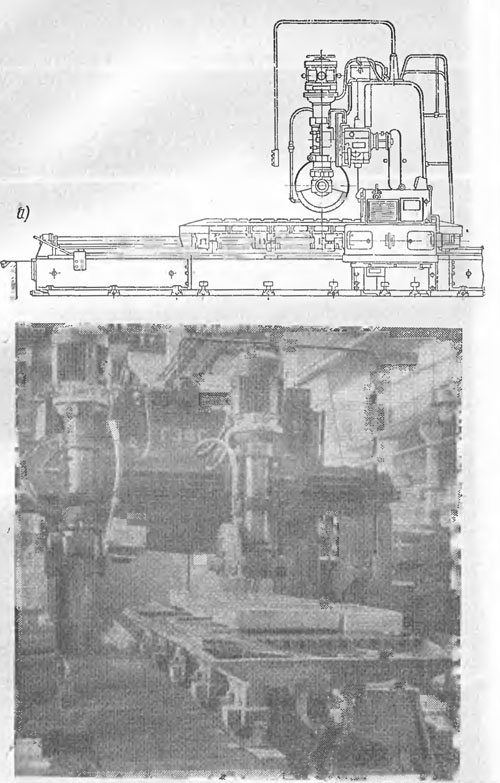

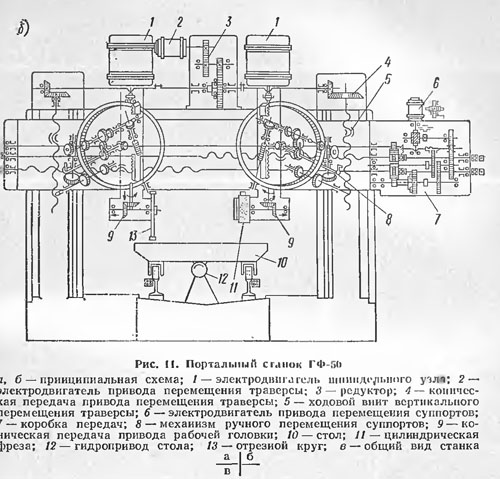

Портальные станки. Станок модели ГФ-50 предназначен для окантовки и разрезки плит и других заготовок повышенной толщины, для изготовления архитектурно-строительных изделий прямолинейного и криволинейного профиля из гранита, мрамора и других пород (рис. 11). Станина выполнена в виде портала из двух литых чугунных колонн пирамидальной формы с ребрами жесткости на внутренней стороне, связанных верхней поперечиной и нижней рамой с двумя тумбами для крепления гидроцилиндров передвижения стола.

Стол имеет коробчатую конструкцию с ребрами жесткости и верхнюю рабочую поверхность с пазами различного назначения. Привод движения стола осуществляется от двух плунжерных гидроцилиндров.

Траверса имеет полую, открытую с одной стороны конструкцию, включающую три пары направляющих: две на задней и одну на передней стороне. Задние направляющие траверсы сопряжены с направляющими колонн, по которым траверса перемещается по вертикали вверх или вниз. Это перемещение осуществляется за счет навинчивания гаек па два вертикальных винта или свинчивания с этих винтов, которые проходят через гайки, жестко закрепленные на траверсе. Вращательное движение винтам передается от электродвигателя через редуктор.

По передним направляющим передвигаются салазки суппортов (правые и левые) со шпиндельными узлами. Горизонтальные винты траверсы проходят через гайки, закрепленные на задней стенке салазок. Поступательное движение салазок вдоль траверсы создается вращением винтов, которое передается им от электродвигателя через коробку передач. Правые и левые салазки перемещаются независимо друг от друга.

На передней стенке салазок имеется кольцевая расточка, где центрируется поворотный корпус с соответствующими механизмами, при помощи которого шпиндельному узлу может быть придан уклон от 0 до 90 ° относительно плоскости стола.


Шпиндельный узел может быть выполнен в двух вариантах: с горизонтальным или вертикальным расположением шпинделя. Горизонтальная шпиндельная головка устанавливается па полон колонке, которая в верхней части имеет фланец для крепления двигателя, а в нижней — кольцевую призму и центрирующую цапфу. С их помощью колонка крепится на поворотном корпусе.

 В полости колонки проходит вал; верхний конец его через муфту соединен с электродвигателем, на нижний конец насажена шестерня, входящая в зацепление с шестерней шпинделя и приводящая его в рабочее движение.

В зависимости от вида обработки заготовки на шпиндель устанавливаются дисковые пилы или фрезы.

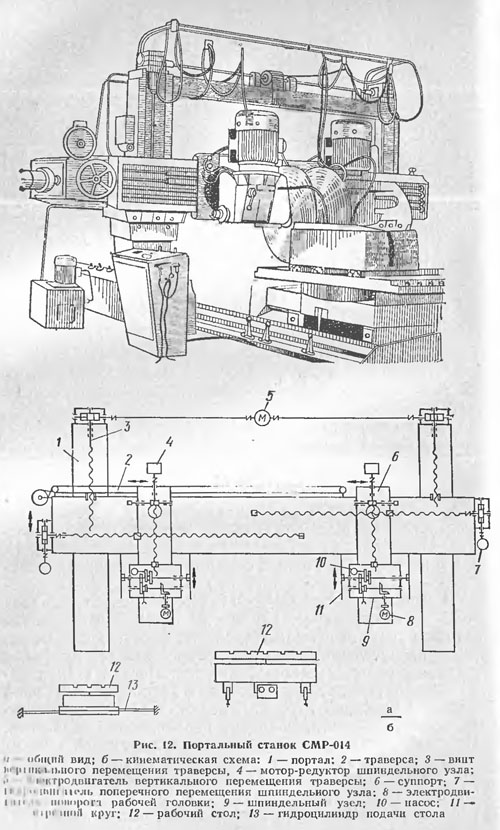

Станок модели СМР-014 Костромского завода «Строммашина» (рис. 12) предназначен для окантовки плит из гранита и мрамора, снятия фасок, прорезки пазов, разбрусовки и выполнения простейших профилей архитектурно-строительных изделий. Портал станка образован двумя литыми колоннами коробчатого сечения, связанными сверху трубчатом перемычкой. По вертикальным направляющим колонн перемещающегося траверса. Каждый шпиндельный узел имеете с электроприводом укреплен на поворотном кронштейне суппорта, смонтированного на траверсе. Поворотный кронштейн может поворачиваться на угол от 0 до 90° с помощью червячной пары. Перемещение шпиндельных узлов по направляющим траверсы производится посредством ходовых винтов. Аналогичным образом осуществляется и вертикальное перемещение траверсы. Стол стайка оснащен поворотной плитой и приводится в движение двумя плунжерными гидроцилиндрами.

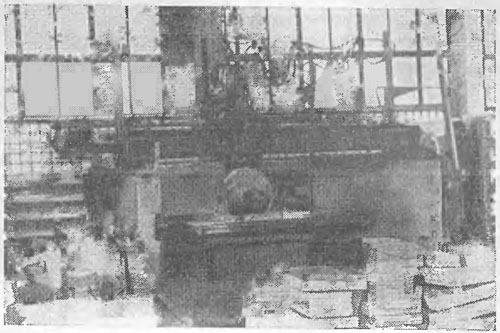

Станки моделей МП-600 (рис. 13), 196 (см. рис. 10) и ,«Пиккард» западногерманской фирмы «Карл Майер» предназначены для окантовки и фасонной обработки плит и архитектурно-строительных изделий и конструктивно аналогичны станку модели СМР-014.

Технические характеристики основных моделей портальных станков, эксплуатируемых на отечественных камнеобрабатывающих предприятиях приведены в табл. 3.

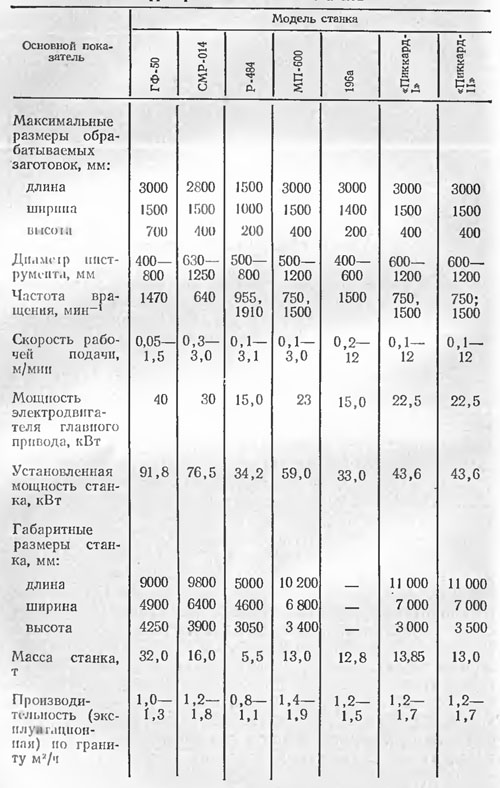

Таблица 3. Технические характеристики портальных фрезерно-окантовочных станков

Рис. 13. Портальный станок МП-600

Мостовые станки. Станок модели СМР-015 Костромского завода «Строммашина» (рис. 14) предназначен для окантовки плит, разбрусовки заготовок, прорезки пазов и выполнения простейших профилей в изделиях из гранита, мрамора и других видов камня. Станок состоит из моста, шпиндельного узла, стола с поворотной плитой, приводов подачи, электро- и гидрооборудования. Кроме вертикальной дисковом пилы он укомплектован горизонтальной пилой для производства горизонтальных резов. В конструкции моста предусмотрено четыре катка, на которых он перемещается по направляющим опор. В верхней части моста размещены две направляющие (призматическая и плоская) для каретки шпиндельного узла, а в нижней — две плоские дорожки, к которым прижимаются ролики каретки, удерживая ее от опрокидывания. Механизм перемещения шпиндельного узла представлен парой плунжерных гидроцилиндров, расположенных параллельно друг над другом, н противоположно направленных. Корпуса цилиндров крепятся к каретке, а плунжеры — к кронштейнам моста. Корпус шпиндельного узла может поворачиваться в горизонтальной плоскости на 90°, занимая крайние положения. Стол снабжен поворотной плитой с фиксированным поворотом на 90

Рис. 11. Мостовой станок СМР-015

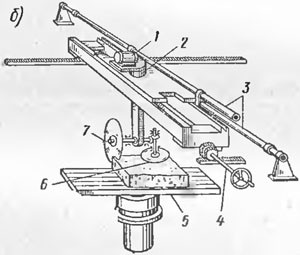

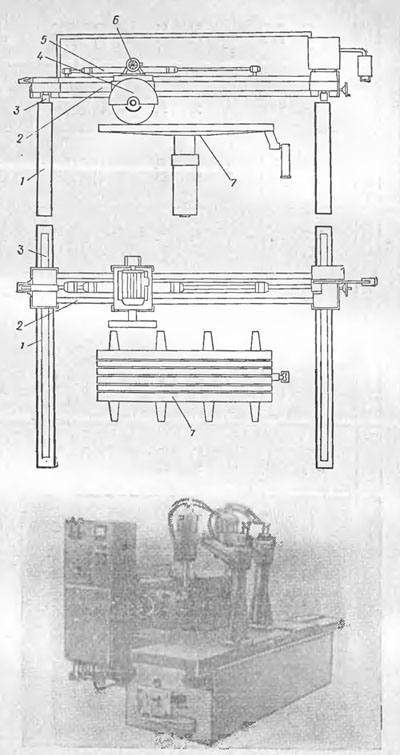

а — общий вид; б — схема взаимодействия узлов: 1 — электродвигатель привода вертикального отрезного круга; 2 — каретка; 3 — гидро-цилиндры механизма перемещения каретки; 4 — ручной привод перемещения моста: 5 — поворотный стол; б—горизонтальный отрезной круг; 7 — вертикальный отрезной круг

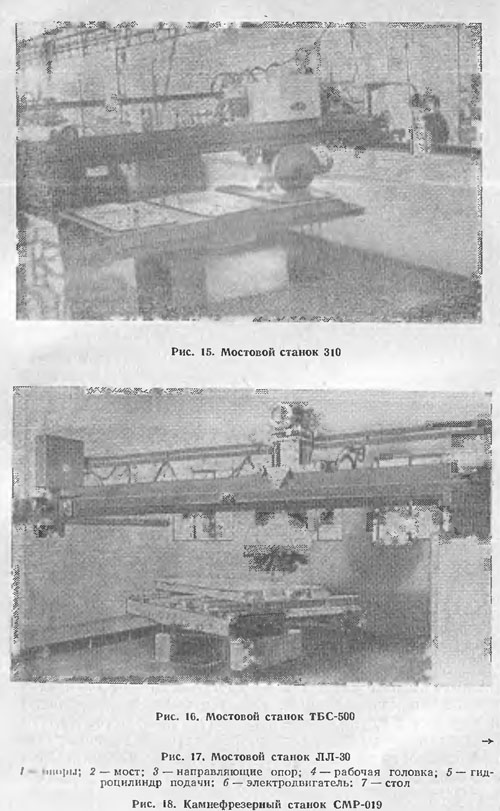

На камнеобрабатывающих предприятиях нашей страны широкое распространение получил также мостовой станок модели 310 фирмы «Карл Майер» (рис. 15) конструктивно аналогичный станку модели СМР-015. Другие, более современные модификации этого станка (модели ТБС-500Д и ТБС-700Д) характеризуются повышенной жесткостью и точностью исполнения (рис. 16). При этом станок модели ТБС-700Д предназначен главным образом для обработки гранита. Кроме упомянутых станков на отечественных заводах эксплуатируются также мостовые станки различных итальянских фирм: модели ЛЛ-30 фирма «БРА» (рис. 17), модели «Африка-Б» фирмы «Капелли» и др.

Технические характеристики основных моделей наиболее распространенных мостовых станков приведены в табл. 4.

Консольные (одностоечные) станки. Среди стационарного консольного оборудования в отечественной промышленности наибольшее распространение получили камнефрезерные станки моделей СМР-018 и СМР-019 Ленинаканского завода «Строммашина», которые конструктивно аналогичны друг другу и предназначены, как уже отмечалось, для обработки заготовок при изготовлении бортовых камней, ступеней, цокольных плит и других архитектурно-строительных изделий. В качестве рабочего инструмента для этой цели используются нестандартные торцевые фрезы, армированные твердосплавными резцами. На станке модели СМР-018 можно обрабатывать камень с пределом прочности на сжатие 60 МПа (600 кг/см2), а на более мощном станке модели СМР-019 — камень с пределом прочности до 100 МПа (1000 кг/см2). Станок модели СМР-019 (рис. 18) состоит из станины, шпиндельного узла, стола с приводом подачи и прижимного устройства. Вращение на шпиндель от электродвигателя передается через клиноременную и зубчатую передачи, обеспечивающие редуцирование частоты вращения. Стол, смонтированный на корпусе станины, приводится в движение посредством гидроцнлиндра диаметром 80 мм (продольная подача), также размещенного в корпусе станины. Для крепления обрабатываемой заготовки на столе имеется прижимное устройство в виде двух гидравлических прижимов.

Консольные универсальные фрезерные станки крупногабаритного исполнения получили ограниченное примекамнеобрабатывающих предприятиях. К числу их можно отнести модель СМР-031 Костромского завода «Строммашина» и опытный станок модели КР'612 ВНИИНЕРУД. Привод подачи обоих станков выполнен гидравлическим с использованием пары плунжерных цилиндров. Станок модели СМР-031 характеризуется возможностью фиксированных поворотов стола и шпиндельного узла, что расширяет область его применения.


Среди импортного оборудования этого типа заслужи. II и к) г внимания одностоечный станок модели 440 (рис. 19) фирмы «Карл Майер» и станок модели ФЖ фирмы «Бра», характерной особенностью которого является оригинальная конструкция стола, позволяющая обеспечить надежную защиту направляющих от попадания воды и шлама.

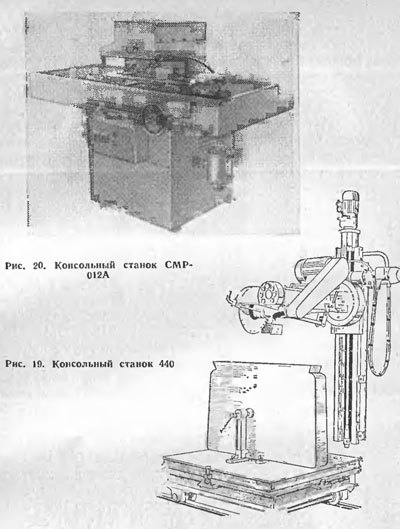

К консольным малогабаритным (переносным) станкам может быть отнесено многочисленное оборудование с ручным перемещением рабочего стола (рабочая подача), в том числе станок модели СМР-012А Ленинаканского завода «Сромма-шина», конструкция которого показана на рис. 20.

Отличительной особенностью станка модели Эдилия итальянской фирмы «Агуззоли» является возможность поворота шпиндельного узла на угол до 45° относительно вертикали, что обеспечивает станку возможность выполнения различных фасок (рис. 21). Часть оборудования рассматриваемой группы предназначена для выполнения поперечной окантовки плит на

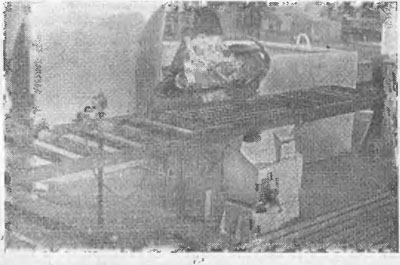

заданнную длину в линиях с ортогональным распиловочным станком. Такие консольные станки характеризуются наличием стола в виде роликового транспортера и автоматизированным перемещением (в поперечном направлении) шпиндельного узла под действием электромеханического, гидравлического или пневмогидравлического привода. К их числу относятся модели И-640 фирмы «БРА» (рис. 22), У-30 и АС-35 фирмы «Терцаго», 442 фирмы «Карл Майер», БКЗ-9 и др.

Технические характеристики основных моделей консольных станков содержатся в табл. 5.

Конвейерные станки предназначены для выполнения единственной операции — окантовки (чаще всего продольной) заготовок на требуемую ширину.

Наиболее целесообразная область применения этого оборудования — работа в составе поточных линий.

В СССР к таким станкам относится модель СМР-038, входящая в комплект оборудования поточной линии СМР-034 Костромского завода «Строммашина» и модель СМР-060 Ленинаканского завода «Строммашина», являющаяся составной частью линии СМР-058.

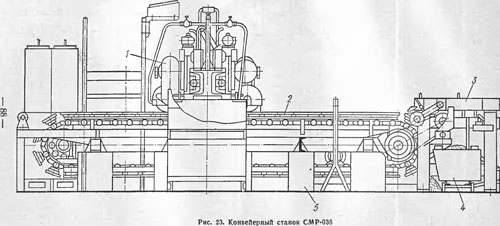

Станок модели СМР-038 (рис. 23) представляет собой портальную конструкцию, состоящую из станины 5, пластинчатого транспортера 2 с механизмом подачи 4,  шпиндельных головок 1 и кулачкового механизма ломки обрезков 3. Транспортер станка снабжен тиристорным приводом подачи, позволяющим плавно регулировать его движение. Шпиндельные головки устанавливаются на требуемую ширину заготовок, перемещаясь по направляющим портала под действием винтового механизма (исключение составляет первая шпиндельная головка, которая неподвижна). Установка головок на требуемую ширину производится с помощью мерительного устройства и счетчика импульсов.

Станку модели СМР-038 конструктивно аналогичны конвейерные станки моделей 470 западногерманской фирмы «Карл Майер», «Тэ-плюрим-А» итальянской фирмы «Тэ-ма», АЦ-350 итальянской фирмы «Бретон» и др.

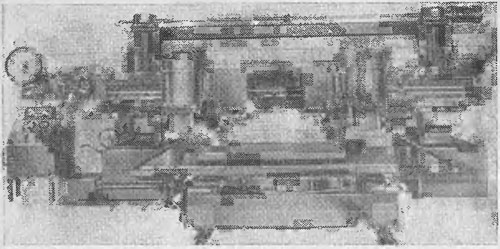

Конвейерный станок модели СМР-071 Ленинаканского завода «Строммашина» снабжен двумя автономными шпиндельными головками и характеризуется незначительными рабочими габаритами (рис. 24).

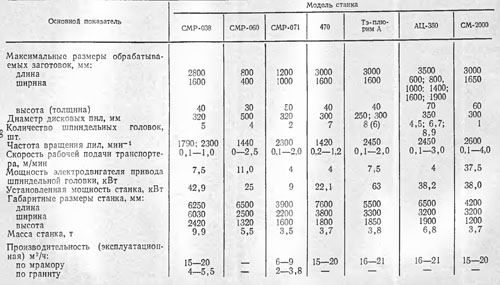

Технические характеристики конвейерных станков приведены в табл. 6.



Рис. 21. Консольный станок Эдилия

Рис. 22. Консольный станок И-С40

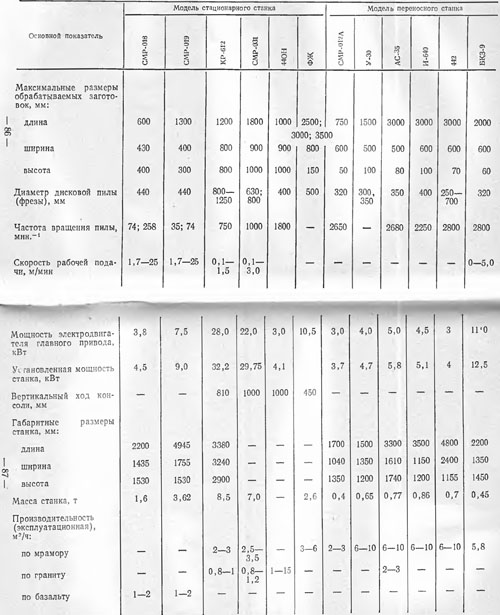

Таблица 5. Технические характеристики консольных фрезерно-окантовочных станков

Таблица 6. Технические характеристики конвейерных фрезерно-окантовочных станков

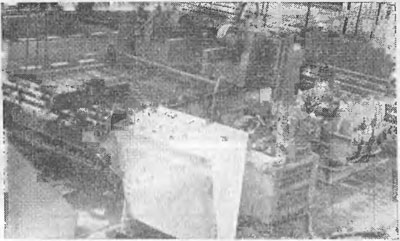

Рис. 24. Конвейерный станок СМР-071
