Горелочные устройства вращающихся печей при обжиге известняка - часть 4

При сжигании мазута применяют механические форсунки с винтовыми и тангенциальными распылителями. Форсунка с

винтовыми распылителями (рис. 98) имеет два канала 1 и 5 для подвода мазута к съемным распылителям 6 и 8. На боковой поверхности распылителей нарезаны винтовые канавки, закручивающие мазутную струю. Вращая за соответствующие штурвалы штоки 2 и 3, на которые навинчены распылители, можно менять их положение и тем самым изменять степень закручивания мазутной струи. Сечение сопла форсунки постоянное и его можно изменять лишь при замене выходного насадка 7.

Форсунка работает следующим образом. Мазут под давлением 15—20 кГ/см2 через патрубок 4 поступает в канал 5 и через отверстия в штоке 3 попадает в канал 1. Из этого канала мазут через канавки распылителей 6 и 8 выходит через отверстие сопла в пространство. Проходя через каналы распылителей, струя мазута закручивается и на выходе из сопла разбивается на мельчайшие капельки в виде тумана.

Форсунка с тангенциальными распылителями (рис. 99) снабжена элементом 1, в прорези 2 которого мазут вводится тангенциально, благодаря чему струя мазута закручивается в канале. Степень закручивания струи можно менять, регулируя соотношение площади прорезей и площади выходного сопла 3. Это достигается вращением штурвала штока 5, при котором происходит перемещение поршня 4 вдоль оси форсунки и перекрытие соответствующих тангенциальных отверстий.

Форсунка с тангенциальным вводом позволяет регулировать угол распыла в широких пределах и более тонко распылять топливо. Необходимое распыление мазута достигается при давлении 22—25 кГ/см2. Скорость истечения топлива при этом составляет 50—70 м/сек.

Мазут марки 100 для обеспечения полного распыления следует нагревать до 105°С, а марки 40 —до 80°С. Постоянная температура подогрева мазута перед его подачей в форсунку способствует его полному сжиганию.

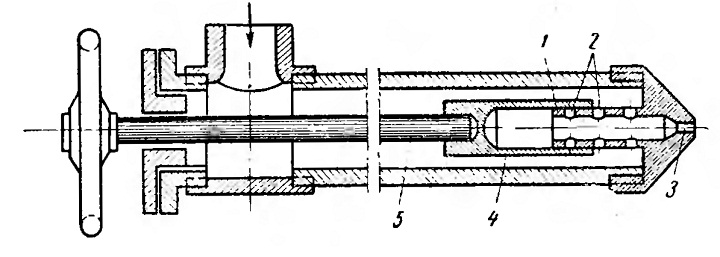

Рис. 99. Механическая форсунка с тангенциальными распылителями:
1 — элемент выходного насадка, 2 — прорези, 3 — выходное сопло, 4 — поршень, 5 — шток поршня
