Горелочные устройства вращающихся печей при обжиге известняка - часть 3
Применение одноканальных регулируемых горелок среднего давления ВРГ (рис. 97) позволяет устранить недостатки одноканальных горелок, сохранив их преимущества. Принцип работы горелки состоит в возможности изменения площади выходного кольцевого сечения сопла 3 путем перемещения (вперед-назад) сердечника 2. Для этого пользуются рукояткой 6, посредством которой движение через рычажную систему и шток 4 передается сердечнику 2.
Завихрение газового потока образуется от расположенных спирально (соосно) лопаток 1 завихрителя, которые поворачиваются на шарнирных ножках в нужную сторону при помощи рукоятки 5. Лопатки завихрителя можно поворачивать на угол от нуля до ±60°, благодаря чему обеспечивается плавное регулирование степени завихрения газового потока.

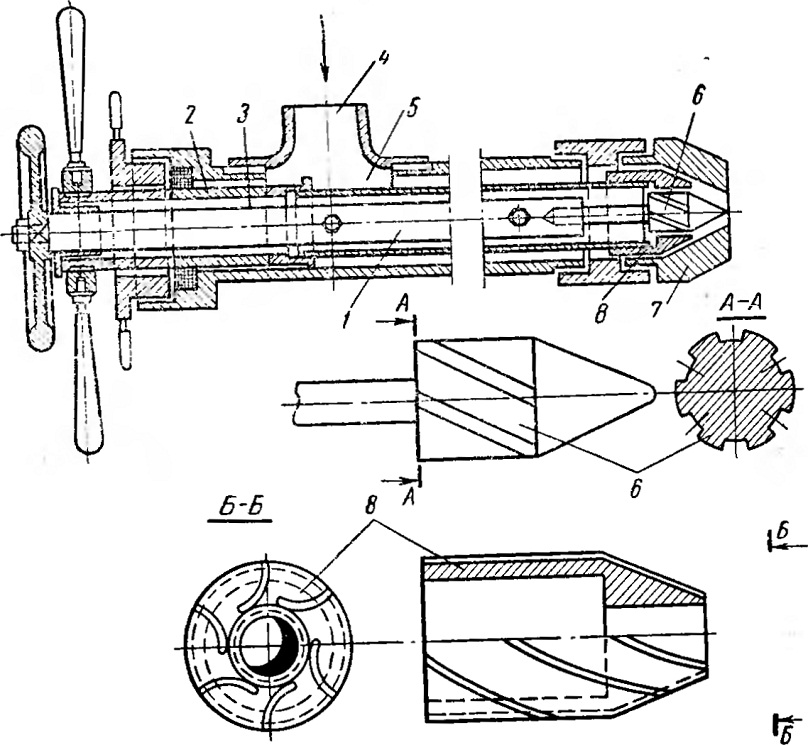

Рис. 98. Механическая форсунка с винтовыми
распылителями:
1 и 5 — каналы для мазута, 2 и 3 — штоки распылителей, 4 — патрубок для
ввода мазута, 6 и 8 — распылители, 7 — выходной насадок сопла
