Загрузочное устройство известеобжигательных печей - часть 1

 Загрузочное устройство шахтной печи служит для равномерного распределения сырья и топлива по поперечному сечению шахты и ее герметизации. Наиболее распространенными являются следующие загрузочные устройства.

Загрузочное устройство с прямым рассеивающим колоколом и отбойной обечайкой (рис. 54) состоит из приемного бункера

1, прямого рассеивающего колокола 2, траверсы 4, качающихся пластин 3 и отбойной обечайки 5. Отбойная обечайка служит для предохранения футеровки печи от ударов о нее кусков сырья и отбрасывания материала к оси шахты. Качающиеся пластины при ударе о них кусков различной величины отклоняются на разный угол, чем способствуют более равномерному распределению материала по поверхности шахты в печи. При загрузке печи шихтой траверса с колоколом опускается вниз и материал просыпается в кольцевой зазор между колоколом и горловиной приемного бункера. После окончания загрузки печи порцией шихты траверса с колоколом поднимается, закрывая горловину.

Данное устройство распределяет крупную и мелкую фракции шихты в центральную часть сечения, а среднюю фракцию — в периферийную. При этом более равномерное распределение топлива по сечению печи получается, если топливо засыпано в бункере поверх сырья.

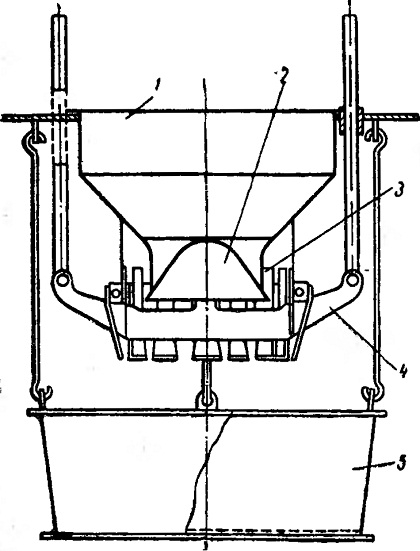

Рис. 54. Загрузочное устройство с прямым рассеивающим колоколом и отбойной обечайкой:
I — приемный бункер, 2 — колокол. 3 — качающееся пластины, 4 — траверса, 5 — отбойная обечайка

Загрузочное устройство с поворотным спиралеобразным конусом и отбойником (рис. 55) состоит из приемного бункера-воронки 1, спиралеобразного рассеивающего конуса 2 с отбойником, штанги 3, механизма поворота, уравновешивающего груза 7 и отбойной обечайки 8.

При загрузке шихты в приемный бункер конус опускается в нижнее положение и материал ссыпается в шахту печи. При движении материала по поверхности конуса он ссыпается по спирали, имеющей свое начало в центре шахты.

Поднимаясь под действием груза 7 вверх, выступ 5 штанги скользит по спиральной прорези 4 и конус поворачивается на

угол 45°. Поворот конуса фиксируется храповым колесом 6. Таким образом достигается равномерное распределение крупных и мелких фракций сырья и топлива по сечению печи.

Лучшие результаты получены при расположении топлива в приемном бункере загрузочного устройства поверх сырья, для чего необходимо предусмотреть дозирование топлива в скип до загрузки в него сырья.

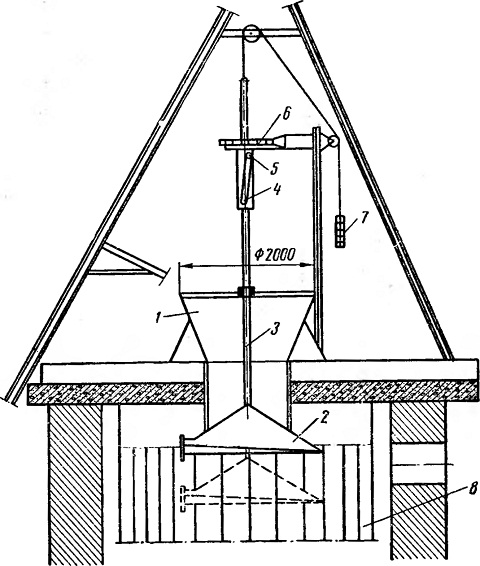

Рис. 55. Загрузочное устройство с поворотным спиралеобразным конусом и отбойной обечайкой:
1— приемная воронка, 2 — спиралеобразный рассеивающий конус, 3 — штанга, 4 — прорезь, 5 — выступ, 6 — храповое колесо, 7 — груз, 8 — отбойная обечайка
