Шахтные и аэробильные мельницы в известковом производстве
Шахтные и аэробильные мельницы являются
видоизмененными молотковыми дробилками, отличающимися от последних тем,
что отбор готового продукта производится воздушным потоком. Шахтные и
аэробильные мельницы применяются для измельчения известняка, каменного
угля, комовой извести и других малообразивных материалов. В этих
мельницах совмещаются два процесса: помол и подсушка измельченного
материала. В шахтных мельницах используются горячие газы с температурой
300—600° С.
Шахтная мельница (рис. 31, а) состоит из корытообразного корпуса 5,
облицованного сменной броней 7, и ротора 3 с шарнирно подвешенными
сменными билами 8. Корпус мельницы установлен на сварной раме 1,
укрепленной в фундаменте при помощи анкерных болтов 12. Ротор приводится
во вращение через муфту 10 от расположенного соосно с ним
электродвигателя 11 и вращается в подшипниках качения 2, вынесенных за
торцы корпуса.
В торцовой части корпуса расположены пазухи 6, сообщающиеся с камерой
помола отверстиями 9. Воздух или горячие газы поступают в пазухи и,
пройдя камеру через отверстия 9, выносят из нее продукты измельчения.
Била и броневые плиты изготовляют из марганцовистой стали и по мере
износа меняют.
Материал по течке 14 (рис. 31,б) поступает в размольную камеру 13, где
вращается ротор 3 с билами 8. В камере материал измельчается билами и
выбрасывается вверх. Введенные в размольную камеру горячие газы
подхватывают измельченный ма-териал и выносят его в шахту, а затем в
пылеосадительные устройства. Створки 15 служат для регулирования тонины
помола материала.

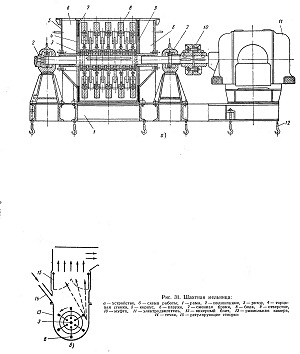

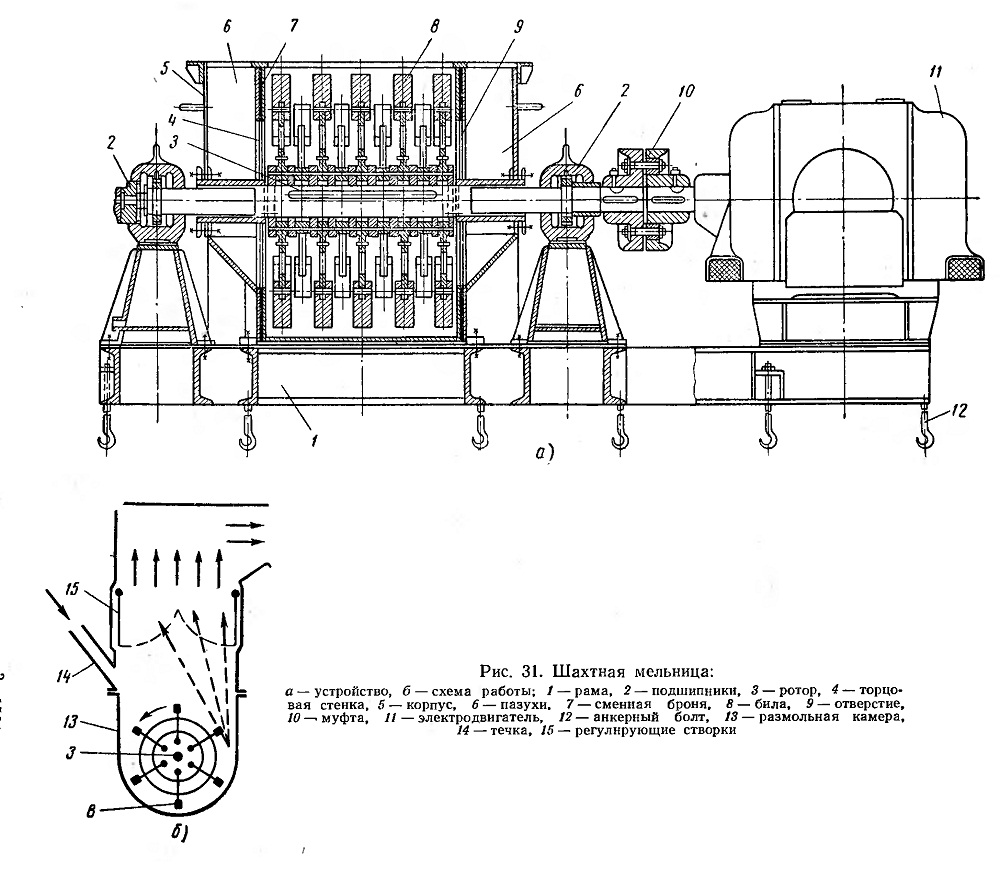

Рис. 31. Шахтная мельница:
а — устройство, б — схема работы; 1 — рама, 2 — подшипники, 3 — ротор, 4
— торцовая стенка, 5 — корпус, 6 — пазухи, 7 — сменная броня. 8 — била,
9 — отверстие, 10 — муфта, 11 — электродвигатель, 12 — анкерный болт, 13
— размольная камера, 14 — течка, 15 — регулирующие створки
