Дробилки ударного действия в известковом
производстве
Дробилки ударного действия широко применяются
для дробления угля, мела, извести и известняка средней твердости.
Дробилки этого типа просты по конструкции, компактны, имеют небольшой
вес, большую производительность и высокую степень измельчения. Однако
ввиду повышенного износа молотков (или бил), замазывания ротора и
колосниковой решетки требуют тщательного ухода.
По конструктивным признакам различают следующие типы дробилок: по
количеству роторов— одно- и двухроторные; по способу крепления молотков
(бил) — с жестко закрепленными молотками и шарнирно подвешенными
молотками; по расположению молотков — однорядные (молотки располагаются
в одном ряду) и многорядные (молотки подвешены на дисках ротора в
несколько рядов).
На рис. 30 представлена схема двухроторной дробилки ударного действия. В
корпусе 2 дробилки расположены два массивных ротора 8, вращающихся в
противоположные стороны. Каждый ротор снабжен двумя билами 5. В корпусе
дробилки шарнирно подвешены две пары колосниковых решеток 12 и 9,
положение которых можно менять, переставляя болт 11 в соответствующие
отверстия 3 (верхние решетки) или регулируя штоки 6 (нижние решетки).
Для предотвращения поломки нижних решеток при попадании между ними и
ротором недробимых тел отверстия в корпусе дробилки для осей 10 подвеса
имеют продолговатую форму, а концы осей опираются на пружины 4. Штоки 6
опираются на пружины, расположенные в стаканах 7, и могут перемещаться
при увеличении нагрузки на решетку 9.
В молотковых дробилках ротор состоит из насаженных на вал отдельных
дисков, разделенных друг от друга дистанционными шайбами. Через
расположенные по окружности отверстия
в дисках проходят оси насаженных шарнирно молотков,
которые При вращении вала измельчают материал.
Процесс дробления происходит следующим образом: исходный материал через
загрузочное отверстие 1 попадает в зону А, где разбивается билами 5.
Осколки материала с силой ударяются о верхнюю решетку 12 и дополнительно
измельчаются. Мелкие куски проходят через отверстия решетки и выпадают
наружу.
Более крупные куски снова попадают на била, а часть материала увлекается
билами на нижние решетки 9, где вновь подвергается дроблению. Оставшиеся
на нижней решетке куски материала с большой силой сталкиваются в зоне В
и снова измельчаются. Из двухроторных дробилок широко распространены
С-616, С-599.
В промышленности применяют однороторные дробилки С-624, СМ-19А, С-643 и
СМД-75.
Роторная дробилка СМД-75 имеет ширину приемного отверстия 1000 мм,
производительность 50—150 м3/ч, средний размер готового продукта — 5—20
мм, степень дробления — 32. Размер кусков загружаемого материала до 300
мм. Дробилка отличается от других конструкций удобством обслуживания,
лучшей формой зерен продукта и более высокими удельными показателями.

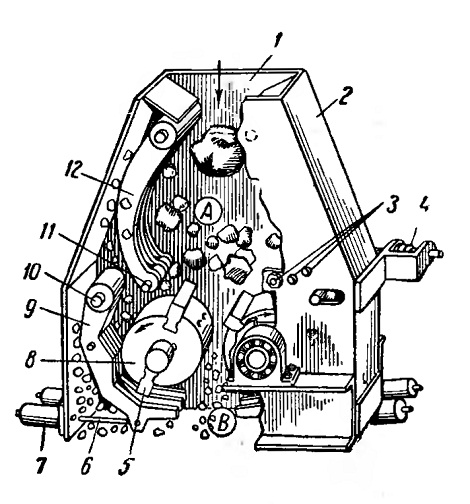

Рис. 30. Схема дробилки ударного действия:
1 — загрузочное отверстие, 2 — корпус, 3 — регулировочные отверстия, 4 —
пружина, 5 — била, 6 — шток, 7 — стакан, 8 — ротор, 9 и 12 —
колосниковые решетки, 10 — ось, 11 — болт, Л и В — зоны измельчения
