Огнестойкость бумаги

Огнестойкость бумаги

Для придания бумаге огнеустойчивости ее чаще всего обрабатывают в клеильном прессе водными растворами аммониевых солей (сульфата аммония, фосфата аммония, диаммонийфосфата и др.), применяемых в различных соотношениях. В некоторых случаях для придания бумаге невоспламеняемости ее пропитывают растворами фосфата аммония и альгината натрия. Однако полной несгораемости бумаги добиться нельзя, можно лишь более или менее снизить скорость сгорания. Даже бумагу, состоящую из асбестовых, стеклянных или других негорючих волокон, нельзя признать полностью несгораемой, так как подобная бумага обычно содержит известное количество сгораемого органического связующего. Известно, что бумага из неорганических волокон подвержена горению даже в том случае, если она на 98 % состоит из неорганических волокон и только 2 % составляют целлюлозные волокна. Вместе с тем добавка к обычной бумаге из растительных волокон асбестовых волокон или даже каолина заметно снижает скорость сгорания бумаги.

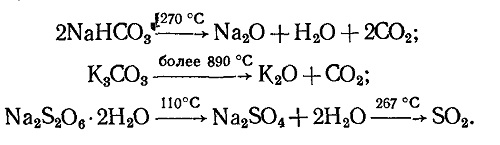

Механизм действия добавок, снижающих скорость сгорания бумаги (антипиренов), различен в зависимости от природы используемых добавок. В некоторых случаях под влиянием повышенной температуры добавляемые химикаты разлагаются с выделением воды или газов, не поддерживающих горение (СО2, SО2, NH3). Это происходит, например, при пропитке бумаги с использованием соды NaHCО3, поташа К2СО3 или ди-тионата натрия Na2S2О6 • 2Н2О. Реакции идут соответственно по следующим схемам:

Действие аммониевых солей основано на их разложении с выделением аммиака. Реакция сопровождается поглощением тепла, вследствие чего окружающий бумагу воздух охлаждается. В других случаях огнестойкость достигается введением в бумагу веществ, которые под влиянием высокой температуры плавятся и создают на бумаге в месте ее загорания стекловидный защитный слой, препятствующий распространению огня по поверхности бумаги. К таким веществам относятся бура, жидкое стекло, борная кислота. Известны и другие вещества, используемые для обработки бумаги с целью придания ей огнестойкости.

содержание .. 120 121 122 123 124 125 126 127 128 129 ..
