УЛАВЛИВАНИЕ ВОЛОКОН И МИНЕРАЛЬНОГО НАПОЛНИТЕЛЯ В ПРОИЗВОДСТВЕ БУМАГИ - ЧАСТЬ 3



Наибольшее распространение среди ловушек открытого типа получила ловушка Свен-Педерсена (рис. 111), отличающаяся высокой степенью улавливания волокна (до 96— 98 % при выработке бумаги с малым содержанием наполнителя), относительно высокой концентрацией скопа (1,5—4,0%), компактностью и простотой устройства.

Наибольшая эффективность работы ловушки достигается при содержании 0,5—1,5 г/л волокон и наполнителя в избыточной оборотной воде, хотя увеличение содержания взвесей в обо-ротной воде до 2,7 г/л незначительно изменяет коэффициент полезного действия ловушки.

Ловушка представляет собой открытый бетонный бассейн, состоящий из трех отделений: приемной камеры 8, в которой происходит выделение пузырьков воздуха из воды и ее обработка животным клеем, флотационной ванны 5 и кармана для выхода сгустка 4.

Воздух под давлением 0,15—0,2 МПа с помощью инжектора 1, установленного на патрубке насоса, непрерывно насыщает. воду, подаваемую в приемную камеру ловушки. Животный клей при расходе 1—2 кг на 1 т бумаги поступает в приемную камеру из дозатора 9. Обработанная вода подается во флотационную ванну, где ценообразование способствует поднимающимся пузырькам воздуха увлекать на поверхность волокна и частицы наполнителя, которые скребковым конвейером 7 направляются в карман для сгустка 4. Осветленная вода по трубам поступает в желоб 6 и далее используется в производстве. Продолжительность пребывания воды в ловушке 8—12 мин. Производительность ловушек Свен-Педерсена в зависимости от ее размеров равна 30—480 м3/ч. Для ловушек производительностью более 150 м3/ч устанавливают два конвейера: один для продвижения сгустка вдоль флотационной ванны, другой — для удаления его в карман для скопа.

Ловушка Свен-Педерсена удовлетворительно работает при поступлении в нее осветленной воды от выработки бумаги с зольностью 8—10%. При зольности бумаги более 12% степень улавливания наполнителей снижается до 60 % и ниже, одновременно снижается и степень улавливания волокон (ниже 90%).

Дополнительные данные об улавливании волокон и минерального наполнителя имеются в работах [5, с. 443—454; 16, с. 482—491].

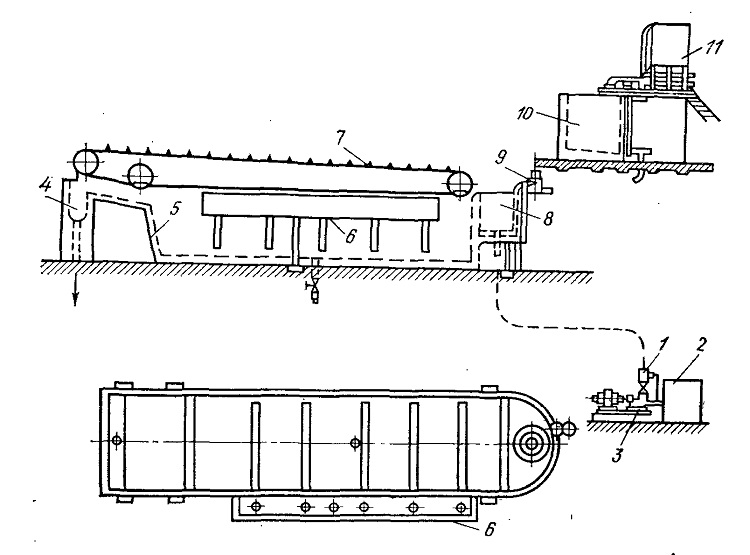

Рис. 111. Ловушка Свен-Педерсена:
1 — инжектор; 2 — сборник избыточной отходящей воды; 3 — насос; 4 — карман для выхода сгустка; 5 — ванна; 6 — желоб осветленной воды; 7 — скребковый конвейер; 8 — приемная камера; 9 — дозатор для клея; 10— клеевой бак; 11 — котел для варки клея
