Фильтр Кинцле

УЛАВЛИВАНИЕ ВОЛОКОН И МИНЕРАЛЬНОГО НАПОЛНИТЕЛЯ В ПРОИЗВОДСТВЕ БУМАГИ - ЧАСТЬ 2

По сходному принципу работает фильтр Кинцле (рис. 110). Для образования вспомогательного фильтрующего волокнистого слоя используют напускные ящики 7. Фильтрующий слой образуется на вертикальной ветви сетки, где он присасывается к сетке отсасывающими ящиками 8 и 9. Производительность фильтра Кинцле от 0,5 до 2 м3/мин на 1 м ширины сетки в зависимости от характера фильтруемой воды. Степень улавливания волокон до 95 %.

В ловушках флотационного типа отделение волокон от воды производится всплыванием волокон под влиянием растворенного в воде воздуха, который при понижении давления выделяется из воды в виде пузырьков, флотирующих волокна. Ловушки этого типа делятся на две группы. К первой группе отно-сятся ловушки, в которых создается разрежение для выделения воздуха, растворенного при атмосферном давлении. Вторая группа объединяет ловушки, работающие под атмосферным давлением, при котором выделяется воздух, ранее растворенный в оборотной воде при повышенном давлении.

По первому способу работает ловушка Адка, имеющая в настоящее время ограниченное применение из-за сложности

ее обслуживания, плохого улавливания минерального наполнителя и низкой концентрации получаемого сгустка. Более предпочтительными являются флотационные ловушки открытого типа, работающие при атмосферном давлении. К ним относятся ловушки Свен-Педерсена, Штейнеца, Ватцингера, ФЛ-3, ФЛ-4 и др.

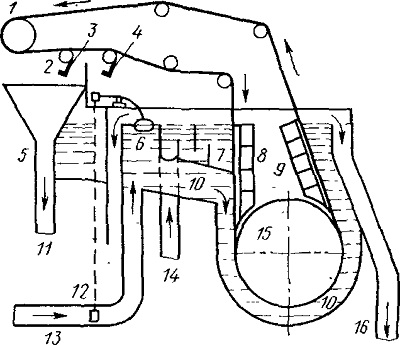

Рис. 110. Фильтр Кинцле:
1 — головной вал; 2— съемный валик; 3— шабер для удаления скопа; 4 — шабер для очистки сетки; 5 — удаление скопа; 6 — поплавок; 7 — напускной ящик; 8, 9— отсасывающие ящики; 10— ванна; 11 — сгусток; 12 — дроссель-клапан; 13 — подвод оборотной воды; 14 ~ подслой; 15 — фильтрующий барабан; 16 — перелив
