Глава 12

ВЕНТИЛЯЦИЯ ЗАЛА БУМАГОДЕЛАТЕЛЬНЫХ МАШИН, ИХ ПРИВОД И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА



§ 51.

ВЕНТИЛЯЦИЯ ЗАЛА БУМАГОДЕЛАТЕЛЬНЫХ МАШИН - ЧАСТЬ 1





Назначение вентиляции зала бумагоделательных машин заключается в. обеспечении как надлежащих гигиенических условий для рабочих, обслуживающих бумагоделательные машины, так и нормального технологического процесса изготовления бумаги путем удаления из зала бумагоделательных машин воздуха, насыщенного водяными парами, образовавшимися в результате сушки бумаги и испарения влаги в мокрой части бумагоделательной машины.

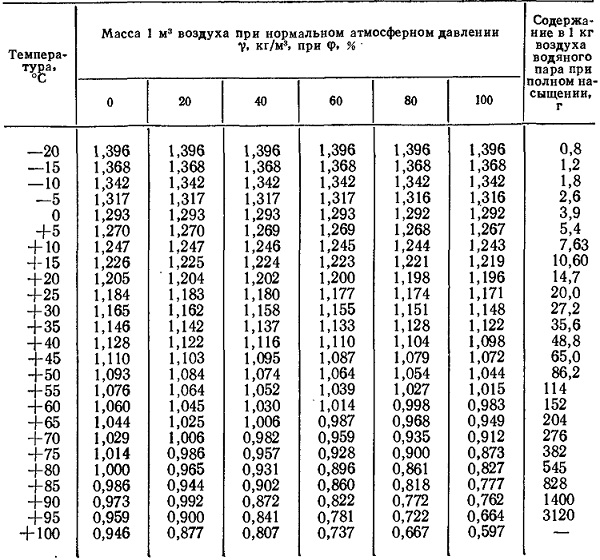

10. СОСТОЯНИЕ СУХОГО И ВЛАЖНОГО ВОЗДУХА







Если бы вентиляции не существовало, температура и влажность воздуха в зале бумагоделательных машин превысили бы нормы, допустимые для здоровья людей. Кроме того, из перенасыщенного водяными парами воздуха влага конденсировалась бы, образуя туман и дождь. Разумеется, что в этих условиях процесс сушки бумаги не осуществим. Для нормального ведения этого процесса необходима замена удаляемого горячего и влажного воздуха теплым и сухим воздухом.

Условия вентиляции зала бумагоделательных машин в разное время года существенно изменяются, и зимой для вентиляции требуется значительно меньше воздуха, чем летом. Дело в том, что влагосодержание холодного зимнего воздуха крайне мало и такой воздух при повышении его температуры способен поглотить значительно больше паров воды, чем теплый летний наружный воздух, уже содержащий значительное количество влаги. Вместе с тем расход тепла на вентиляцию зимой выше, чем летом, так как в зимних условиях воздух прежде, чем ввести его в помещение, следует предварительно подогреть до 20— 25 °С. Именно поэтому вентиляторы выбирают по летнему режиму вентиляции (когда требуется больше воздуха), а калориферы или теплообменники — по зимнему режиму (когда необходим предварительный подогрев воздуха). Сведения об основных параметрах сухого, а также влажного воздуха при различной его относительной влажности приведены в табл. 10.

Условия вентиляции зала бумагоделательных машин различны в зависимости от принятой системы вентиляции: вытяжной, приточно-вытяжной и приточно-вытяжной с использованием тепла водяных паров (рис. 86). Вытяжная система вентиляции применяется в настоящее время редко, в основном на старых предприятиях бумажной промышленности при наличии тихоходных бумагоделательных машин. Подобная вентиляция осуществляется удалением из помещения воздуха, насыщенного парами воды, либо естественным путем в шахту, либо с использованием колпака над сушильной частью бумагоделательной машины и удалением воздуха с парами воды при помощи вентиляторов. Открытый колпак примерно на 2 м не доходит до уровня пола и оставляет таким образом открытым пространство для обслуживания сушильной части.

Более совершенными являются приточно-вытяжная вентиляция и приточно-вытяжная вентиляция с использованием тепла водяных паров. Последняя система вентиляции применяется на предприятиях бумажной промышленности, на которых установлены быстроходные бумагоделательные машины высокой производительности. При этом сушильная часть машины обычно находится под полностью закрытым колпаком, который закрывает сушильную часть машины на первом и втором этажах. В случаях необходимости, например при обрывах бумажного полотна, он автоматически поднимается с лицевой стороны машины.

При наличии открытого колпака у сушильной части бумагоделательной машины сравнительно небольшой производительности вне зависимости от времени года температура удаляемого влажного воздуха ty составляет обычно 40—45 °С при относительной влажности воздуха фу=0,65—0,7%. При полностью же закрытом колпаке ty = 70 °С и фу=0,2—0,25 %.

На рис. 87 показана одна из современных схем теплорегенерационной установки вентиляции бумагоделательной машины. Из схемы видно, что засасываемый вентилятором из-под колпака сушильной части горячий влажный воздух выбрасывается

в атмосферу не полностью. Через клапан 2 он поступает в теплообменник, где подогревает засасываемый наружный воздух. Подогретый свежий воздух вентилятором 9 подается для обогрева потолка, чем предотвращается конденсация там паров воды. Часть влажного отходящего воздуха после теплообменника непосредственно смешивается в определенной пропорции с холодным свежим воздухом, повышает его температуру на несколько градусов и после следующего подогрева смеси в паровом калорифере 6 или теплообменнике температура смеси доводится до 20—24 °С при относительной влажности 25—30 %. Таким образом, воздух становится достаточно сухим, пригодным для вентиляции и подводится под сушильную часть бумагоделательной машины. Предварительно перед вентилятором 5 воздух проходит через фильтр для отделения капель воды.

Наличие у сушильной части бумагоделательной машины полностью закрытого колпака позволяет существенно улучшить условия регенерации тепла, гигиенические условия труда в зале бумагоделательных машин, сократить мощность и габариты вентиляторов.

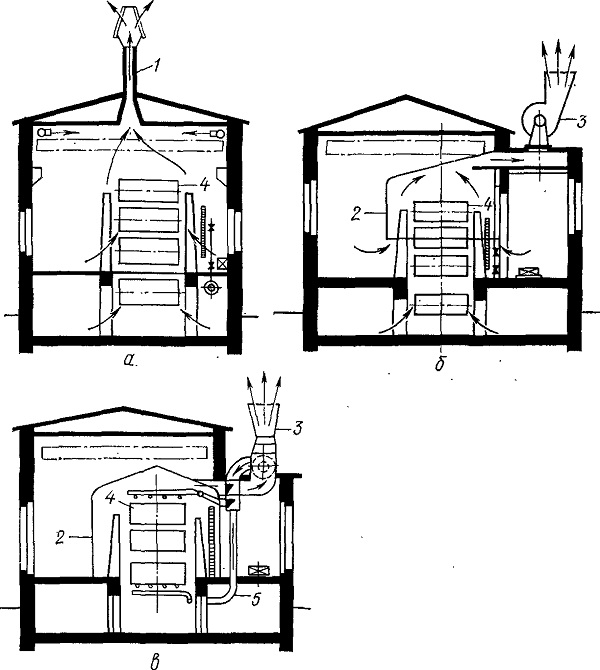

Рис. 86. Схемы различных систем вентиляции бумагоделательной машины: а — естественная вентиляция в шахту; б — вытяжная вентиляция через колпак; в — приточно-вытяжиая вентиляция; 1 — шахта; 2 — колпак; 3 — вентилятор; 4 — сушильные цилиндры; 5 — воздухопровод

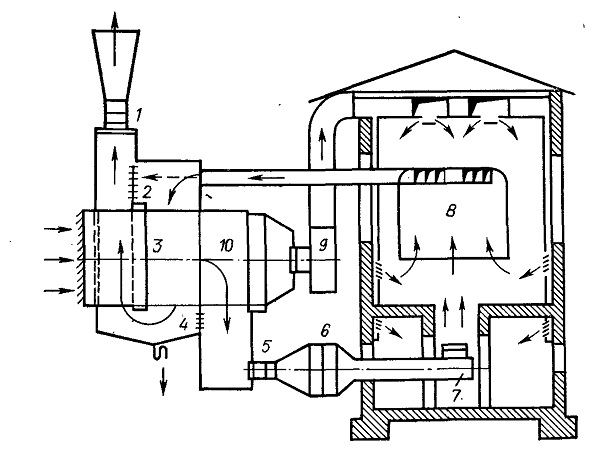

Рис. 87. Схема теплорегенерационной вентиляционной установки:
1 — вытяжной вентилятор; 2 —: регулировочный клапан для отвода влажного воздуха к теплообменнику; 3 — теплообменник; 4 — смесительный клапан; 5 — приточный вентилятор; 6 — калорифер; 7 — подвод воздуха под сушильную часть; 8 — сушильная часть; 9 —вентилятор системы циркуляции воздуха; 10 — калорифер для подогрева свежего воздуха
