Обезвоживание бумажного полотна, находящегося над отсасывающим гауч-валом

ОСНОВЫ ТЕОРИИ И ПЕРЕМЕННЫЕ ФАКТОРЫ ПРОЦЕССОВ ФОРМОВАНИЯ И ОБЕЗВОЖИВАНИЯ БУМАЖНОГО ПОЛОТНА - ЧАСТЬ 6

Обезвоживание бумажного полотна, находящегося над отсасывающим гауч-валом, происходит под действием вакуума в камерах вала. При применении прижимного валика к этому воздействию добавляется воздействие от удельного давления прижима. Вакуум в камерах отсасывающего вала выше, чем в отсасывающих ящиках, и уже только это приводит к дальнейшему повышению сухости бумажного полотна. По мере повышения сухости полотна упрочняется его структура, что позволяет осуществлять более сильное на нее воздействие без опасения раздавления полотна. Этот принцип постепенного усиления воздействия на образующееся бумажное полотно, но без разрушения его структуры, сохраняется на всех последовательных участках бумагоделательной машины.

Действительно, первоначальное обезвоживание только под влиянием гидростатического столба бумажной массы усиливается в дальнейшем действием регистровых валиков (или гидропланок), затем следует обезвоживание под влиянием повышающейся от ящика к ящику величины вакуума в отсасывающих ящиках и более высокой величины вакуума последовательно в отсасывающих камерах гауч-вала. Как будет показано ниже, в прессовой части бумагоделательной машины удельное давление между валами пресса повышается от пресса к прессу и только после того, как дальнейшее обезвоживание полотна механическим путем оказывается уже невозможным, оно происходит путем испарения воды в сушильной части бумагоделательной машины.

На рис. 59 показаны схемы процесса обезвоживания бумажного полотна над однокамерным отсасывающим гауч-валом и гауч-валом с прижимным валиком по И. Д. Кугушеву. Прямыми стрелками показано направление движения воды, волнистыми— воздуха. Наверху показана диаграмма давления на бумажное полотно. При обезвоживании над однокамерным отсасывающим гауч-валом (см. рис. 59, а) процесс обезвоживания может быть разделен на четыре последовательных зоны, которые характеризуются: 1 — выжиманием воды; 2 — стабилизацией процесса сжатия; 3— фильтрацией воздуха; 4— обратной миграцией влаги. На диаграмме показано давление воздуха на бумажное полотно. В конце четвертой стадии во время открывания отверстия снизу в его полость врывается воздух. Обратное впитывание воды бумажным полотном после прохождения камеры вала происходит в результате действия следующих причин: центробежных сил, выбрасывающих воду из отверстий рубашки вала; прорыва воздуха в отверстия с внутренней стороны рубашки после уплотнения; упругой деформации скелета бумажной массы, образованного волокнистым материалом. Для компенсации влияния центробежных сил и прорыва воздуха в отверстия с внутренней стороны рубашки применяют дополнительную узкую камеру, в которую с большой скоростью засасывается воздух через отверстия после отрыва бумажного полотна.

На рис. 59, б показана схема обезвоживания бумажного полотна над отсасывающим гауч-валом, снабженным прижимным валиком. Под действием разрежения в камере начальная толщина слоя 1о уменьшается до 1\. При отсутствии прижимного валика (на четвертой стадии) толщина слоя увеличилась бы на АЛ. В результате более высокого давления на слой бумажной массы в зоне контакта с прижимным валиком (вакуум плюс удельное давление валика) из бумажного полотна производится дополнительное выжимание влаги, и слой уменьшается до величины U. Для смывки волокон, которые могут пристать к прижимному валику, его поверхность сверху увлажняется спрысковой водой. Поэтому на набегающей поверхности прижимного валика показан слой воды, который впитывается в бумажную массу. В зоне контакта прижимного валика просасывания воздуха не происходит, что вызывает увеличение вакуума в камере. Просос воздуха возможен только в первой и третьей зонах. Третья зона не обязательно должна быть равной первой или второй по длине. Она -может быть и меньше и необходима для просасывания воздуха с целью удаления воды из ячеек сетки и полости зенковки поверхности вала. Одновременно с этим под действием упругих сил скелета волокнистого материала происходит миграция отжатой воды в бумажное полотно, в результате чего толщина слоя увеличивается на отрезок А/г. То же наблюдается и в конце камеры, где проникновению воды способствует внезапное заполнение полости отверстия воздухом- с внутренней стороны рубашки вала.

По вопросам теории и переменных факторов обезвоживания бумажного полотна сведения приведены в книгах [5, с. 382—390; 6, с. 284—311; 20, с. 89—123].

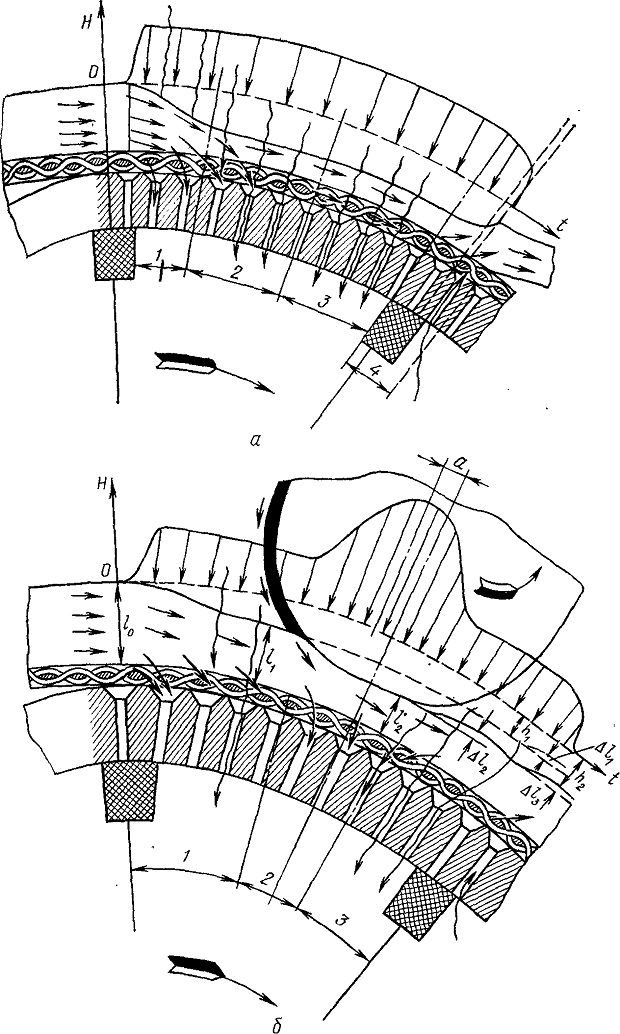

Рис. 59. Схема процесса обезвоживания полотна по И. Д. Кугушеву:
(а — над однокамерным отсасывающим валом; б — то же с прижимным валиком 1, 2,3, 4 — зоны обезвоживания
