РАФИНИРОВАНИЕ И ОЧИСТКА МАССЫ В ПРОИЗВОДСТВЕ БУМАГИ
-ЧАСТЬ 2
Центриклинер (рис. 25) представляет собой трубу конической формы,
в верхнюю часть которой поступает очищенная масса под давлением 294—343
кПа. При этом масса приобретает завихрения и движется вниз по спирали.
Тяжелые частицы под влиянием центробежной силы отбрасываются к стенкам
аппарата. Коническая форма трубы способствует развитию в ее нижней части
большей центробежной силы, благодаря чему увеличивается эффект очистки
массы. Отходы удаляются по внутренней стенке трубы из нижней части
аппарата. В центральной ее части создается зона разрежения, благодаря
которой очищенная масса поднимается вверх и удаляется из аппарата через
патрубок.
При наличии двухступенчатой схемы центриклинеров на первой ступени
устанавливают 85—90 % аппаратов, а на второй—15—10%, а при
трехступенчатой схеме на первой ступени— 75—80 % аппаратов, на второй
ступени 15—20% и на третьей ступени — 5%. Центриклинеры размещают таким
образом, чтобы отходы от первой ступени поступали на вторую
ступень сортирования, а отходы от второй ступени—на
третью ступень. Отходы с третьей ступени сортирования направляются в
сток. Общие потери массы при очистке составляют 0,1— 0,25%.
Очищенная масса со второй ступени либо соединяется с очищенной массой от
первой ступени сортирования, либо направляется на вторичную очистку, т.
е. вновь направляется в центриклинеры первой ступени. Очищенная масса
после третьей ступени сортирования поступает на дополнительную очистку в
центриклинеры второй ступени. Давление очищенной массы при выходе из
центриклинеров составляет 20—102 кПа.
Перед бумаго- и картоно-делательными машинами для очистки бумажной массы
устанавливают конические вихревые очистители марки ОК-04 отечественного изготовления с пропускной способностью 1900 л/мин. Эти
вихревые очистители комплектуют в установки трехступенчатого
сортирования производительностью 90, 150, 300, 500 и 700 т/сут
воздушно-сухой бумаги. Конические вихревые очистители марок ОК-02 с
пропускной способностью
400 л/мин используются для сортирования древесной массы и тех видов
целлюлозы, к которым не предъявляются высокие требования по содержанию
сора. Они комплектуются в установки трехступенчатого сортирования
производительностью от 50 до 700 т/сут воздушно-сухого полуфабриката.
Конические вихревые очистители марки ОК-01 производительностью 125 л/мин
предназначены для очистки тех волокнистых полуфабрикатов, у которых
строго регламентируется количество сора. Эти очистители комплектуют в
установки производительностью от 15 до 800 т/сут воздушно-сухого
полуфабриката.

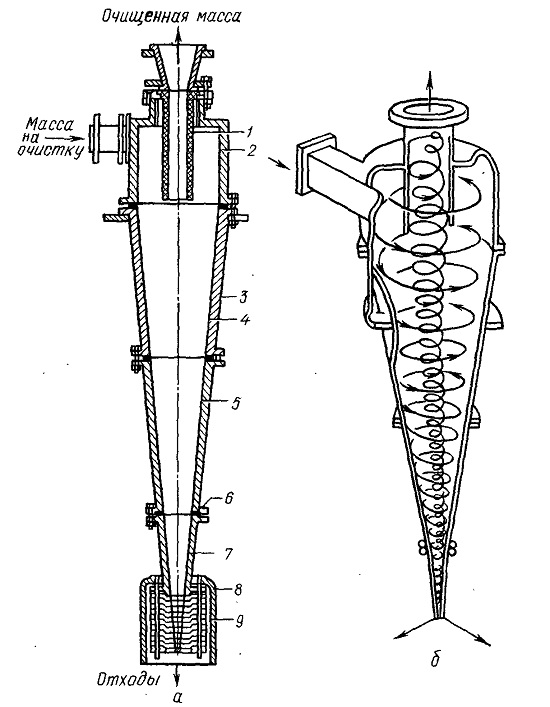

Рис. 25. Центриклинер (а) н схема движения массы
в центриклинере (б): 1 — патрубок для выхода очищенной массы; 2 —
крышка; 3 — верхний корпус; 4 — облицовка; 5 — средний конус; 5
—прокладка; 7 — нижний конус; 8 — ограждение насадки]
9 — насадка
