ПРОКЛЕЙКА БУМАГИ В НЕЙТРАЛЬНОЙ И СЛАБОЩЕЛОЧНОЙ
СРЕДАХ
Такая проклейка бумаги обеспечивает повышение долговечности бумаги,
способствует удержанию в ней мелких волокон и минерального наполнителя и
уменьшает опасность коррозии оборудования. Подобную проклейку можно
осуществить с помощью синтетических проклеивающих веществ, например
димеров алкилкетенов. Вместе с тем, применение алюмината натрия (Na2О •
А12О3 • Н2О) дает возможность получить хорошую проклейку бумаги в
слабощелочной или нейтральной средах.
Поступающий на бумажную фабрику в твердом виде алюминат натрия следует
растворять в мягкой и теплой воде, лучше в две ступени: основной раствор
с концентрацией 30 % и рабочий с концентрацией 2,5 %. Последний менее
устойчив и его ежедневно нужно готовить заново.
Один из проверенных способов использования алюмината натрия для
проклейки бумаги заключается в следующем: часть алюмината натрия
(примерно 0,5 % от массы волокон) вводят в бумажную массу еще перед ее
размолом, что облегчает набухание волокон. После введения канифольного
клея pH массы снижают сернокислым алюминием до 6,5—7,2 и затем в массу
вводят остаток алюмината натрия для завершения процесса проклейки в
слабощелочной или нейтральной средах при экономии исходной канифоли на
10—20 %.
Другой рекомендуемый способ использования алюмината натрия сводится к
введению его в бумажную массу в количестве 1 % от массы волокон после
осуществления проклейки канифольным клеем, а также введения 2 %
сернокислого алюминия. При этом должно быть осуществлено тщательное
перемешивание массы на всех стадиях технологического процесса после
поступления в массу каждой добавки. Хорошие результаты проклейки при
этом достигаются в пределах pH от 5,5 до 7,5. При осуществлении
проклейки с использованием алюмината натрия должен быть обеспечен
тщательный контроль за pH среды.
Бумагу можно проклеивать в широком диапазоне значений pH при
использовании в качестве проклеивающего вещества димеров алкилкетена.
Оптимальными условиями при этом, однако, считается нейтральная или
щелочная среда. Проклейка может быть осуществлена в массе или с
поверхности готовой бумаги. Целлюлоза с димером алкилкетена связывается
по гидроксильным группам целлюлозы, находящимся на внешней поверхности

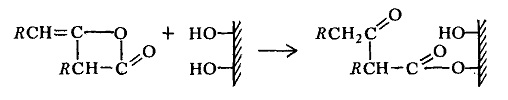

волокон, и эта связь характеризуется следующей схемой:
где R — цепь углеводорода с числом атомов углерода
от 16 до 18.
Указанная выше реакция начинается в сушильной части
бумагоделательной машины. Для ее завершения требуется либо последующая
термическая обработка бумаги в течение нескольких минут при повышенной
температуре, либо выдерживание бумаги при комнатной температуре на
протяжении 24 ч. В результате указанной реакции бумага приобретает
устойчивые гидрофобные свойства.
За рубежом димеры алкилкетена практически
применяются для проклейки бумаги в виде клея с торговым наименованием
аквапел.
Димеры алкилкетена рекомендуется использовать для выработки долговечных
документных видов бумаги из хлопка или целлюлозы с высоким содержанием
а-целлюлозы. При этом расход димеров алкикетена в количестве 0,12% к
массе волокон обеспечивает такую же степень проклейки, как и расход
канифоли 2 %-ный к массе волокон. При проклейке бумаги для молочной тары
димерами алкилкетена в количестве 0,2 % к массе волокон обеспечивается
хорошая устойчивость тары к действию молочной кислоты в течение 24 ч. ,
О проклейке бумаги в нейтральной и слабощелочной средах можно
дополнительно прочесть в книге [24, с. 164—166].
