содержание   ..  1  2  3  4  5  6  7  8  9  10    ..

§ 8.

ВЛИЯНИЕ ПРОЦЕССА РАЗМОЛА НА СВОЙСТВА БУМАГИ



Свойства изготовляемой бумаги зависят как от вида исходных волокон, так и от способов их обработки на всех стадиях производства бумаги. Процесс размола среди других процессов производства бумаги по праву считается едва ли не самым важным по своему влиянию на свойства бумаги.

Действительно, свойства бумажной массы, а следовательно, и свойства готовой бумаги, оказываются резко различными при изменении условий размола одного и того же вида исходного волокнистого материала. Условия размола изменяются при использовании различного размалывающего оборудования, применении большего или меньшего удельного давления на размалываемый волокнистый материал, проведении размола

при различной концентрации суспензии волокон, различных значениях pH среды, температуры массы и других переменных факторов процесса размола.

Тем не менее для размола целлюлозы из древесины хвойных пород могут быть представлены типичные графики развития основных свойств волокнистого материала в процессе размола исходных волокон. На рис. 6, по данным С. Н. Иванова, изображено такое типичное изменение основных свойств бумаги, изготовленной из хвойной целлюлозы, которая подвергалась размолу до различной степени помола.

В бумажной промышленности принято сопротивление бумаги разрыву характеризовать не только показателем раз-рывного груза, но и разрывной длиной бумаги (кривая 2 на рис. 6). Этот условный показатель выражает в километрах (метрах) длину полоски бумаги, при которой она порвется под влиянием собственной тяжести, когда она будет подвешена за один конец. Из самого определения этого понятия видны его условность и несовершенство. Однако этот показатель прочности бумаги другим пока не заменен и является общепринятым в практике мировой бумажной промышленности. Из рис. 6 видно, что в результате процесса размола увеличиваются силы связи между волокнами. Это объясняется увеличением наружной поверхности волокон, главным образом за счет их фибриллирования. Этот фактор в большинстве случаев способствует увеличению основных показателей механической прочности бумаги. Одновременно снижается средняя длина

размалываемых волокон, что, как правило, при далеко идущем процессе способствует уменьшению величины основных показателей механической прочности бумаги.

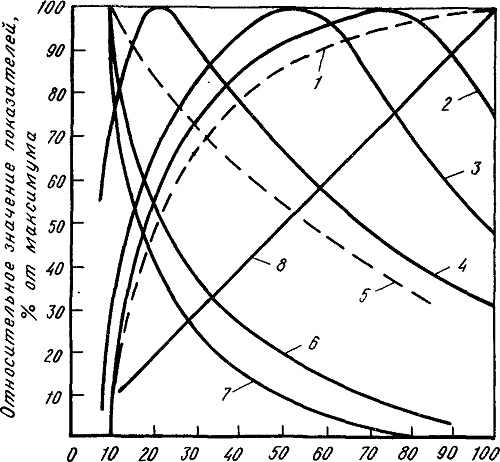

Рис. 6. Типичное изменение основных свойств бумаги в зависимости от степени помола массы:
1 — силы связи между волокнами; 2 — разрывная длина; 3— сопротивление излому; 4— сопротивление раздиранию; 5 — средняя длина волокон; 6 — впитывающая способность; 7— воздухопроницаемость; 8 — деформация при намокании

3. ИЗМЕНЕНИЕ ОСНОВНЫХ СВОЙСТВ БУМАГИ В РЕЗУЛЬТАТЕ РАЗМОЛА ИСХОДНОЙ ЦЕЛЛЮЛОЗЫ ИЗ ХВОЙНЫХ ПОРОД ДРЕВЕСИНЫ

Пр имечание. При осторожном размоле точки перегиба на кривых 2 и 3 рис. 6 может и не быть

Таким образом, в процессе размола на механическую прочность изготовляемой бумаги оказывают влияние факторы, действующие в противоположных направлениях. В начале размола преобладает действие факторов, оказывающих положительное влияние на показатели механической прочности бумаги (увеличение гибкости волокон вследствие их набухания, рост сил связи между волокнами), что сказывается на увеличении основных показателей механической прочности. Однако на некотором этапе процесса размола сильно возрастает влияние отрицательного фактора (укорачивания волокон). Происшедшие при этом количественные изменения - длины волокон

вызывают качественные изменения в развитии основных показателей механической прочности, которые под преобладающим влиянием этого фактора начинают снижаться. Для каждого из показателей механической прочности бумаги степень помола, соответствующая максимальному значению данного показателя, различна (табл. 3).

При размоле лиственной целлюлозы характер указанных закономерностей в целом сохраняется, но изменяются абсолютные значения величин. Например, максимальное значение для разрывной длины бумаги из лиственной целлюлозы соответствует примерно 50 °ШР, а для бумаги из хвойной целлюлозы — свыше 60 °ШР.

О влиянии процесса размола на свойства изготовляемой бумаги можно дополнительно прочесть в работах [5, с. 55—59; 6, с. 335—343; 20, с. 18—19].

содержание   ..  1  2  3  4  5  6  7  8  9  10    ..
