2.

Формование литьем изделий в гипсовых формах при производстве фарфора и фаянса

Отливка изделий в гипсовых формах имеет ряд преимуществ перед пластическим формованием: сокращается производственный цикл обезвоживания массы в результате устранения фильтрации и переработки массы, появляется возможность транспортировать шликер на любые расстояния и изготовлять тонкостенные изделия, отпадает необходимость в бомзах для чашек и др. На фарфоровых изделиях, отлитых в гипсовых формах, лучше, чем на изделиях, изготовленных формованием, проявляются такие ценные свойства, как просвечиваемость, повышенная белизна (с красивым голубоватым оттенком), легкость и ажурность форм, высокие эстетические качества. Кроме того, при отливке изделий можно использовать малопластичные массы. Существенные недостатки формования изделий способом литья: высокая трудоемкость, тяжелые условия труда, необходимость использования электролита и значительных производственных площадей, быстрый износ гипсовых форм, существенные возвратные отходы, отсутствие высокопроизводительного оборудования— привели к резкому сокращению литья изделий на заводах (4—6% общего объема выпуска изделий).







Шликерное литье основано на способности компонентов массы давать устойчивые суспензии в водной среде, на реологических свойствах шликеров и на поглощении воды из шликера порами гипсовой формы благодаря действию капиллярных сил с образованием на ее поверхности твердого слоя массы. Способность шликера заполнять гипсовую форму обусловлена его текучестью, а воспроизводить конфигурацию формы— его литейной способностью. Вода как жидкая фаза и электролиты придают шликеру требуемые свойства.
Механизм набора стенки изделия заключается в осаждении твердой фазы шликера на внутренней поверхности гипсовой формы при одновременном поглощении жидкой фазы порами формы. Скорость набора стенки изделия зависит от скорости поглощения формой жидкой фазы шликера (проницаемость гипсовой формы составляет 2,5* 10-9—6*10-11 л/см2), гранулометрического состава твердой фазы, соотношения твердой и жидкой фаз, а также от скорости диффузии воды из шликера слоем массы, образовавшегося на гипсовой форме (проницаемость сформировавшегося слоя (2,4—
3) *1011 л/см2). Этот слой нарастает пропорционально корню квадратному из времени набора стенки изделия. Пористость (42—47%) и средний размер пор (0,38± 0,01 нм) в образовавшемся слое не зависят от структуры гипсовой формы. Процесс образования слоя массы на гипсовой форме обеспечивает капиллярное давление, создающее мениски воды в порах гипсовой формы.

В процессе фильтрации участвуют поры наименьшего диаметра (0,3—0,45 нм), а также более крупные поры (до 1 нм). Скорость набора черепка возрастает (при том же среднем размере пор) с увеличением пористости гипсовой формы (рис. 50) и обусловлена главным образом сопротивлением образовавшегся слоя массы, так как сопротивление гипсовой формы капиллярному давлению незначительно. Скорость образования слоя массы при возрастающей пористости формы и зависимость этой скорости от средних размеров пор в форме достигают максимума при таком размере пор, при котором проницаемость слоя становится равной проницаемости формы. Структура гипсовой формы не определяет структуру сформировавшегося слоя массы. Скорость поглощения жидкой фазы шликера пористыми стенками





формы должна быть выше или равна скорости подхода ее к поверхности формы. При значительном опережении скорости поглощения воды формой на наружной стороне отливки образуется более уплотненный слой, чем в остальной части, что связано с возникновением внутренних напряжений, возможностью отслаивания от стенки формы и появления трещин. При запаздывании поглощения воды формой она накапливается в ее поверхностных слоях, что приводит к размыванию формы и прилипанию изделий к ней.

Гранулометрический состав твердой фазы шликера также влияет на скорость набора стенок изделий. Она будет выше, если поверхностный слой изделия образуется из частиц, не дающих плотной упаковки. Однако повышенное содержание крупных частиц способствует чрезмерному возрастанию скорости набора стенок, что приводит к разнотолщинности изделий и затрудняет регулирование процесса набора стенок изделия. При повышенном содержании в шликере тонкодисперсных фракций резко снижается скорость набора стенок изделия и возможно прилипание отливки к форме.

Нарастание прочности образовавшегося слоя массы в гипсовой форме обусловливается тиксотропным образованием структуры под действием флокуляции, вызываемой миграцией ионов Са2+ из гипсовой формы в шликер, а также вследствие отбора влаги порами формы под действием капиллярных сил. Глинистые частицы в наружной части отливки располагаются так, что их большие плоскости размещаются параллельно поверхности, через которую проходит фильтрация, т. е. ориентированно, а внутри отливки — неориентированно. Такая структура отливок предопределяет анизотропию усадки при сушке, порождающую внутренние напряжения и нередко вызывающую коробление и трещиноватость полуфабриката. Разность усадочных напряжений по направлениям обусловливается различием толщины водных пленок между примыкающими одно к другому ребрами частиц, а также склонностью более плотных участков слоя к упругим, а не пластическим деформациям. Ориентированное положение глинистых частиц, возникшее в процессе набора стенки изделия при литье, сохраняется и в обожженном изделии, что фиксируется ориентированным положением муллитовых новообразований. Такая структура понижает прочность изделия.

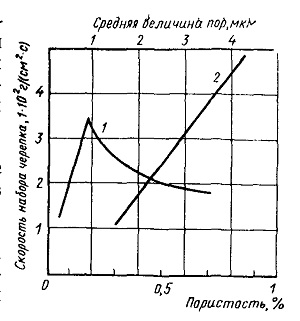

Рис. 50. Зависимость скорости набора массы от средней величины пор (1) и пористости (2) гипсовой формы







Частичному устранению ориентированной структуры отливки способствует применение жидкотекучих шликеров при неизменном содержании в них твердой фазы, что достигается использованием соответствующих деф-локулянтов (разжижителей). С этой же целью повышают содержание отощающих компонентов в массе.

В результате поглощения воды шликера формой образовавшийся слой уплотняется, изделие дает усадку при снижении влажности до 18—20% и отделяется от стенки, что облегчает извлечение его из формы.

Подогревание форм до 60° С более чем в 2 раза ускоряет набор стенки изделий в результате увеличения текучести шликера. В этих температурных условиях толщина слоя массы пропорциональна повышению температуры.

При повышении давления скорость набора черепка также возрастает. На этом основано литье изделий под давлением. При давлении до 0,5 МПа снижается усадка изделий при сушке, а также влажность отлитых изделий на 2—3%, ускоряется сушка изделий, отпадает необходимость в сушке гипсовых форм, так как под давлением процесс набора слоя зависит не от отсоса воды формой, а от величины давления. Влажность шликера при этом снижается на 2—3%.

Вакуумирование гипсовых форм способствует также значительному (в 2—4 раза) уменьшению времени набора стенок изделий.

Применение вибрации при литье изделий (3000— 6000 колебаний в минуту) и обработка шликера ультразвуком (частота колебаний 20 кГц) на 1—2% снижают вязкость шликера, влажность отливок и на 15— 20% повышают их прочность. Предельное напряжение сдвигу возрастает на 10—30%, а предел прочности при

изгибе после сушки — на 20%. Вибрация улучшает структуру изделий, уменьшает возможность образования раковин в отливках благодаря ускоренному набору стенок изделия. Основной ассортимент изделий, изготавливаемых литьем: тонкостенные полые изделия (сервизные чашки), изделия больших размеров или сложной формы (суповые вазы, подливочники, соусники, овальные блюда, скульптура и др.), а также приставные детали (ручки, носики).
