Отощающие материалы в
производстве фарфоровых и фаянсовых изделий
Обогащение каменистых материалов в производстве
керамических изделий
Отощающие материалы и плавни, составляющие до 50% фарфоровой массы,
требуют обогащения с целью снизить содержание красящих оксидов, повысить
однородность химического и минералогического составов.
Полевые шпаты и пегматиты обогащают способами электромагнитной
сепарации, флотации, разделения в тяжелых средах, избирательного
измельчения, химическими методами.
Удаление вредных примесей осуществляется электромагнитной сепарацией и
флотацией предварительно измельченного сырья. Последовательность
технологических операций по обогащению полевых шпатов и пегматитов
способом электромагнитной сепарации приведена на рис. 7.
Производительность такой линии составляет 0,3— 0,4 т/ч, расход
электроэнергии 65—75 кВт • ч/т продукции, расход воды до 2 м3/т
переработанного материала.
Кварц жильный предварительно подвергают грубому дроблению до величины
кусков 30—50 мм, промывке в цилиндрической барабанной мойке. Обжигают
кварц при температуре 850—900° С по жесткому режиму с целью понизить его
прочность при последующем среднем и тонком помоле и ослабить вредное
влияние модификационных превращений кварца в керамической массе при
обжиге изделий. Производительность линии обогащения жильного кварца до
0,5 т/ч при расходе электроэнергии около 50 кВт • ч/т готового продукта.
Расход теплоты 95—10,7 кДж, воды 1,8—2 м3 на 1 т обобжженного кварца.
Кварцевые пески обогащают для снижения содержания красящих оксидов,
повышения стабильности химического и гранулометрического составов.
Известны следующие методы обогащения песков: ситовая сепарация, промывка
глинистых песков (если пески не содержат пленочных гидроксидов),
промывка с оттиркой песков,
имеющих пленочные гидроксиды, флотация вместе с оттиркой (флотооттирка),
электромагнитная сепарация. Электромагнитная сепарация применяется в тех
случаях, когда в песках присутствуют красящие примеси в виде зерен,
обладающих магнитными свойствами (магнетит, титаномагнетит и др.), а
также для улавливания аппаратного железа для предохранения оборудования
от износа. В линиях сепарации чаще всего используют
индукционно-роликовые магнитные сепараторы.
Независимо от метода обогащения при влажности песка выше 4—4,5% его
сушат в сушильных барабанах, в шахтных, трубчатых и других сушилках.
Доломит как материал пониженной прочности обогащают путем просева на
ситах № 09 (64 отв/см2) с последующей магнитной сепарацией
предварительно измельченного материала. Производительность линии при
использовании для измельчения доломита бегунов с са-моотсевом до 3 т/ч,
расход электроэнергии 40—45 кВт-•ч/т измельченного доломита.
Утельный черепок (неглазурованный) предварительно измельчают и обогащают
аналогично обогащению доломита. Политой черепок (глазурованный)
предварительно сортируют от декорированного боя, промывают в шпатомойке
(моечном барабане), дробят в щековой дробилке и мелят на бегунах. Просев
продукта размола
осуществляют на вибросите или грохоте с сеткой 64
отв/см2, пропускают через магнитный сепаратор и направляют в бункер,
откуда дозируют согласно расчету на тонкий помол в шаровой мельнице.
Производительность участка обогащения до 3 т/ч, расход электроэнергии до
70 кВт-ч, воды до 1,5 м3 на
1 т обогащенного черепка.

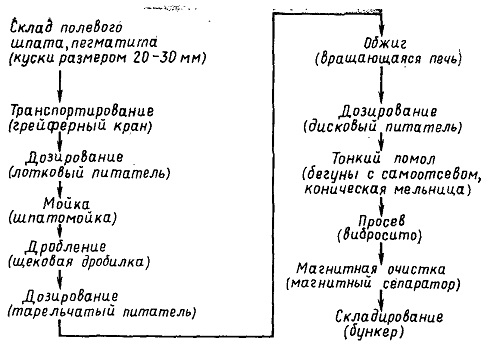

Рис. 7. Электромагнитная очистка полевого шпата
и пегматита
Вспомогательные материалы в производстве
фарфоровых и фаянсовых изделий
Для регулирования свойств пластичных масс,
шликеров, глазурей и красок, а также воздействия на отдельные
технологические процессы (роспуск глинистых материалов, помол каменистых
материалов и др.) в производстве фарфоровых и фаянсовых изделий широко
используют вспомогательные материалы: поверхностно-активные вещества
(ПАВ), электролиты, кремнийорганические соединения и др. Кроме того,
широко применяют добавочные материалы: фильтровальные ткани, сетки,
мелющие тела, заглаживающие материалы, различные масла, мастики, деколь
и др.
Вопросы для самопроверки
1. Роль отощающих материалов в керамических массах.
2. Характеристика кварцевых песков.
3. В чем заключаются полиморфные превращения кварца при нагревании?
4. Как происходит электромагнитная очистка полевого пшата и пегматита?
