Обогащение глинистых материалов в производстве керамических изделий -
часть 1
Каолины и светложгущиеся глины, введенные в
тонкокерамические массы, улучшают их формовочные и литьевые свойства,
повышают механическую прочность изделий в воздушносухом состоянии,
прочность, термическую и химическую стойкость и белизну после обжига.
Эти свойства глинистых материалов наиболее проявляются при высокой
однородности химического, минералогического и гранулометрического
составов, что достигается их обогащением.
Обычно первичные каолины используют в производстве
только после обогащения (исключая каолин Дубровского месторождения,
который используется в производстве фарфоровых изделий в сыром виде).
Это объясняется тем, что в первичных необогащенных каолинах каолинита не
более 45%, а глинозема в массах для тонкокерамических изделий должно
быть не менее 35% при минимальном содержании красящих веществ Fe2О3+TiО2
до 2,5%. В обогащенном каолине в основном преобладает каолинит, примеси
песка колеблются в пределах 0,3— 1,3% остатка на сите № 0056 (10085 отв/см2),
а содержание красящих веществ снижается более чем в два раза.
Обогащение глинистого сырья также способствует стабилизации состава и
технологических свойств масс, повышает качество изделий и
производительность оборудования, снижает транспортные расходы, улучшает
технико-экономические показатели производства.
Способы обогащения основаны на различии физических и химических свойств
компонентов минерального сырья — плотности, твердости, растворимости,
электропроводности и магнитной восприимчивости, смачиваемости отдельными
жидкостями и т. д. Выбор способа обогащения определяется
химико-минералогическими свойствами сырья, условиями добычи, объемом
производства, требованиями к обогащенному сырью и другими условиями.
Механические способы — рассеивание на ситах и воздушная сепарация широко
используются непосредственно на производстве, являясь составной частью
технологического процесса. Рассеивание позволяет не только отделить
примеси от полезного компонента, но и разделить последний на фракции
(зерна) определенного размера. Воздушная сепарация основана на различной
скорости падения частиц в воздушном потоке в зависимости от их
плотности. Осуществляется она в воздушных классификаторах, сепараторах,
циклонах и фильтрах.
Электрические способы обогащения основаны на электрической и магнитной
восприимчивости компонентов сырья. Наиболее распространены
электромагнитные способы, используемые для разделения
магнитно-восприимчивых минералов и отделения железистых включений. В
соответствии с поведением в магнитном поле минералы разделяются на
ферромагнитные (сильномагнитные), пармагнитные и диамагнитные.
Отделение ферромагнитных материалов возможно в
слабомагнитном поле напряженностью до 80 кА/м, парамагнитных — с
напряженностью поля до 1,85 мА/м. Основные типы сепараторов с сильным
магнитным полем — индукционные вальцевые, барабанные е крестовидным
магнитом и дисковые. В производстве чисто используют вальцовые
сепараторы. В этих сепараторах на минеральную смесь действуют силы
магнитного притяжения, силы тяжести и центробежные силы (вальцовые
сепараторы).
Гидравлические способы обогащения широко используются как на
предприятиях тонкой керамики, так и на горно-обогатительных
предприятиях, непосредственно добывающих минеральное сырье.
Мокрогравитационное обогащение как один из способов основано на
различной скорости падения частиц в потоке жидкости (воды). Есть много
способов мокрогравитационного обогащения от отмучивания до обогащения в
гидроциклонах и центрифугах. В их основе лежит классификация частиц по
плотности и крупности, а также различной смачиваемости зерен отдельных
минералов водой (флотация). Скорость флотации регулируют вводом в водную
суспензию флотационных реагентов (сосновое масло, древесный деготь и
др.). Пену с частицами полезного минерала удаляют на сгущение
(разрушение пены), фильтрование и сушку осадка. Полученный концентрат
поступает потребителю. Осевшие частицы удаляются как отходы. Расход
флотационных реагентов 100 г/т породы. Кроме этого, существуют способы
ультразвукового и химического, а также комбинированные способы
обогащения глинистого сырья.
Каолин обогащают мокрогравитационным (электролитным) и
воздушно-гравитационным (сухим) способами с целью удаления не только
красящих веществ, но и кварца, слюды и других минеральных примесей.
Мокрогравитационный способ применяют на Просяновском, Глуховецком и
Кыштымском каолиновых комбинатах. Последовательность основных процессов
обогащения каолина приведена на рис. 4. Расход жидкого стекла 15— 20
кг/т обогащенного каолина.
Добавление электролита интенсифицирует процесс обогащения, способствует
повышению плотности каолиновой суспензии до (1,15—1,25) • 1000 кг/м3 при
одновре-
менном снижении расхода воды в 4—5 раз, улучшает
условия отделения частиц от примесей. 'Содержание каолина в промывном
песке (отходах) не должно превышать 2%.
Обезвоживание суспензии производится в камерных фильтр-прессах при
давлении 1 МПа и времени фильтрации 50 мин. Сушка фильтр-прессных
коржей, предварительно измельченных, осуществляется в сушильных
барабанах. Температура теплоносителя на входе 800— 900° С, на выходе
100—150° С. Далее каолин тарируется в мешки и поступает на склад готовой
продукции.
Основной недостаток этого способа при использовании в качестве
коагулянта известкового молока — трудность получения каолина со
стабильными свойствами, из-за чего может произойти ухудшение литейных
свойств шликера и формовочных свойств масс. Выдерживание каолина на
складе в течение 2—3 мес способствует переходу гидрата оксида кальция Са(ОН)2
в карбонат СаСО3,
что положительно влияет на свойства каолина.

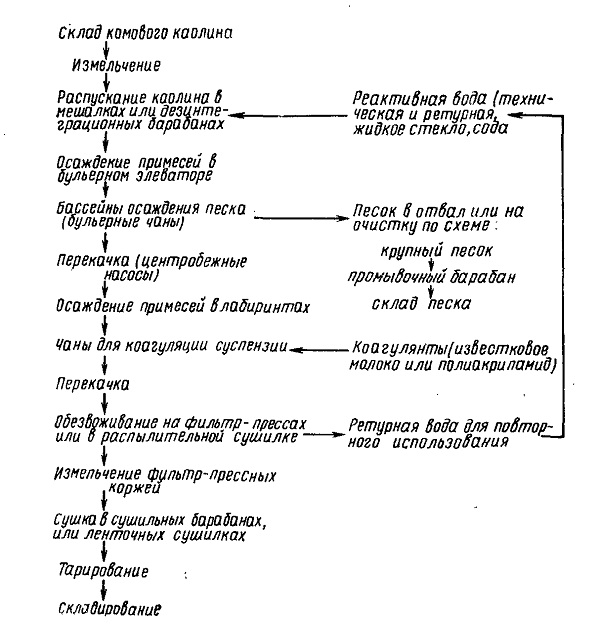

Рис. 4. Электролитное обогащение каолина
При использовании в качестве коагулянтов 10%-ного
раствора уксусной кислоты, 0,05%-ного раствора полиакриламида,
калиево-алюминиевых квасцов, соляной кислоты этот недостаток в
значительной мере устраняется, хотя эти добавки за исключением
полиакриламида по эффективности слабее известкового молока. При
безэлектролитном обогащении каолинов, особенно содержащих в значительных
количествах песок фракции <5 мкм, наиболее целесообразно использование
аппаратов, работа которых основана на центробежной силе: гидроциклонов и
центрифуг. Обезвоживают каолиновую суспензию на фильтр-прессах или в
распылительных сушилках при централизованном приготовлении массы.
Преимущества гидроциклонов перед центрифугами в том, что они не имеют
вращающихся частей, просты по устройству и высокопроизводительны.
Суспензия каолииа после предварительной очистки от крупнозернистого
песка поступает в гидроциклон (рис. 5) тангенциально через подводящий
патрубок под давлением 0,2—0,4 МПа, отчего она приобретает вращательное
движение. Содержащиеся в суспензии тяжелые частицы песка, прижимаясь к
внутренней стенке цилиндрической части (диаметр гидроциклона 50—350 мм),
опускаются и удаляются через выводное отверстие конуса. Тонкие частицы
каолинита остаются во взвешенном состоянии и выносятся со сливом через
верхнюю (торцовую) стенку гидроциклона. Потери каолина с песком не,
превышают 5—10%. Влажность осветленной суспензии после выхода из
гидроциклона 70—75%. Производительность гидроциклона до 900 кг/ч.
Гидроциклоны, изготовленные из чугуна или стали, должны футероваться
внутри твердой резиной. В промышленных установках предусматривается
каскадная, ступенчатая установка гидроциклонов для многократного
пропуска суспензии.
При установке гидроциклонов на фарфоровых заводах обогащенная глинистая
или бентонитовая суспензия заливается в шаровые мельницы или мешалки,
что учитывается при расчете количества воды для роспуска каолина.
На каолиновых комбинатах после очистки каолиновый концентрат
перемешивают в чанах с флокулянтом (коагулянтом) —полиакриламидом (25
г/м3 суспензии) и обезвоживают на фильтр-прессах с последующей сушкой в
сушильных барабанах или ленточных сушилках. Возможно обезвоживание
суспензии в распылительных сушилках. Гидродиклоны позволяют получать
каолин с остатком на сите № 0056 в пределах 0,03—0,15%, что невозможно
достигнуть другими методами обогащения. Недостатком гидроциклонного
обогащения является то,
что сильно разбавленная каолиновая суспензия
требует значительных затрат на ее обезвоживание.

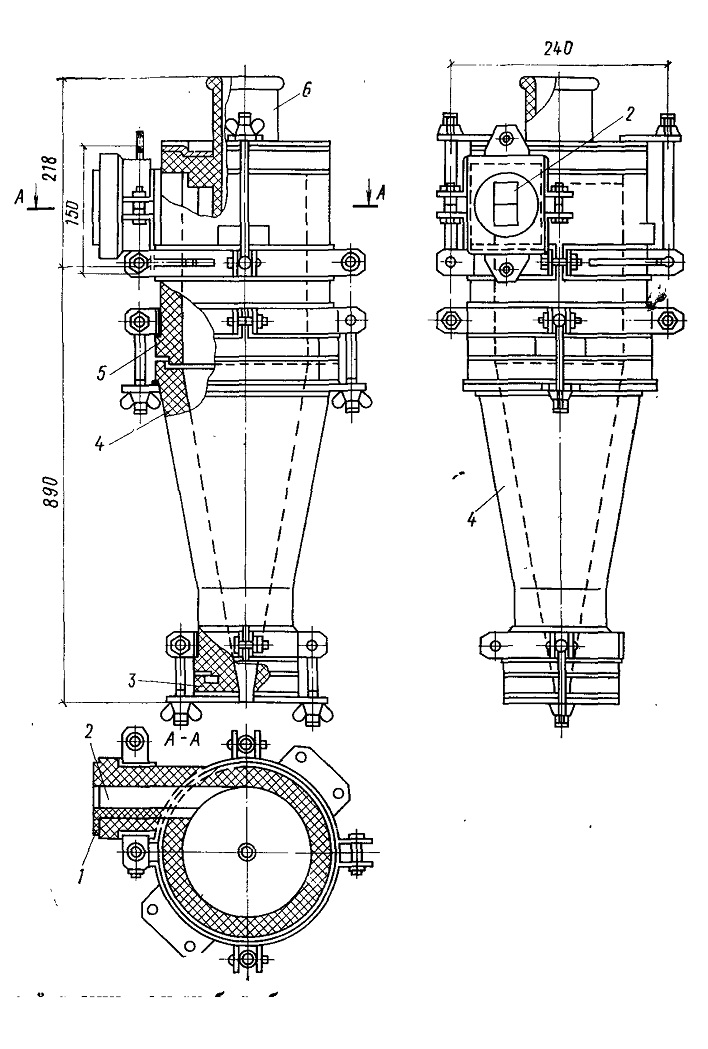

Рис. 5. Общий вид гидроциклона диаметром 150 мм
1 — вкладыш подводящего патрубка;
2 — отверстие подводящего патрубка; 3 — песковая насадка; 4 — коническая
часть; 6 — сливной патрубок
