Саморазвес длинных изделий

Саморазвес автоматизированных поточных линий обеспечивает прием, распределение на два бастуна и резку непрерывно выпрессовываемых изделий с одновременной обдувкой пряди п

возвращением обрезков в тестосмеситель пресса для вторичной переработки. Устройство саморазвеса

обеспечивает резку изделий длиной от 370 до 570 мм.

Саморазвес (рис. 112) состоит из двух боковин 1, между которыми размещен распределитель - обдуватель

6 сырых изделий, магазина бастунов 4, верхних отрезающих ножей 7, нижнего подравнивающего ножа II для подравнивания концов прядей изделий, электродвигателя привода с редуктором и вариатором скоростей, цепных транспортеров 3, 8, 10 с люльками и упорами для бастунов, ленточного транспортера 12 для вывода обрезков и центробежного вентилятора 2 с электродвигателем для пневматической подачи обрезков в корыто тестосмесителя пресса.

Механизм захвата и передвижения бастунов состоит из цепных транспортеров с захватами н ряда кулачков и рычагов. Транспортер 3 с жестко сидящими упорами в виде прямоугольных треугольников забирает из магазина поочередно снизу два бастуна (остальные под действием силы тяжести опускаются до исходного положения), поднимает их вверх и переводит в горизонтальную плоскость. На бастуны навешивается прядь изделий и отрезается.





Рис. 112. Схема саморазвеса



Далее бастуны с изделиями поступают по направляющим к вертикальному цепному транспортеру 8 с люльками. При движении транспортера люльки захватывают бастуны, поднимают их и, пройдя окружность звездочки, опускают и ставят на направляющие, под которыми проходит цепной транспортер 10. Последний передает бастуны транспортеру 9 предварительной сушилки линии.

Механизмы саморазвеса приводятся в действие от электродвигателя через редуктор, который имеет три выходных вала. Один из них приводит в движение кулачковый механизм 5, который сообщает цепному транспортеру 3 прерывистое движение для того, чтобы во время паузы отформовалась прядь изделий необходимой длины. Второй выходной вал редуктора вращает два отрезающих ножа 7, а также подравнивающий нож 11. Ножи 7 срабатывают тогда, когда прядь изделий достигает необходимой длины. Третий выходной вал приводит в движение ленточный транспортер 12 для вывода отрезанных концов изделий к пневмотранспортеру.

Распределитель-обдуватель саморазвеса был рассмотрен нами ранее (см. рис. 98, а).

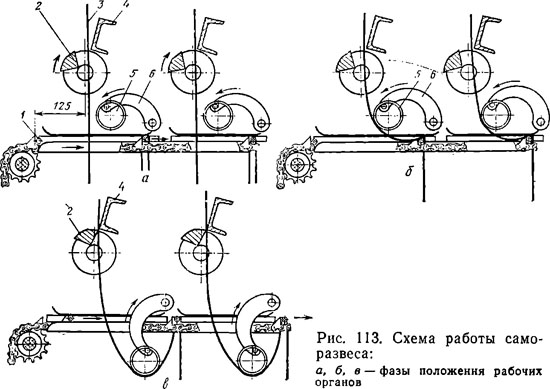

Саморазвес работает следующим образом. Изделия, выпрессовываемые из матрицы двумя прядями 3, огибают обдуватель и опускаются, пересекая горизонтальную линию движения бастунов  (рис. 113, а). Прерывистое движение бастунов, совершаемое с помощью рычажно-кулачкового механизма, необходимо для образования определенной длины формуемых изделий. После того как изделия достигнут необходимой длины, т. е. опустятся ниже находящихся в покое бастунов, два пустотелых цилиндра 5, укрепленных на рычагах 6, придут в движение и, описав дугу, оттянут верхнюю половину пряди на другую сторону бастунов (рис. 113, б). В это время верхние ножи-отсека-тели 2 и 4 отрежут изделия от основной пряди (рис. 113, в). Отрезанные изделия упадут и повиснут на бастунах вдоль их второй стороны. Цепь начинает движение, унося загруженные бастуны и подавая на их место пустые. Бастуны же с изделиями, продвигаясь вперед, попадают в сферу непрерывно вращающихся нижних ножей, которые подравнивают иижнне концы изделий. Саморазвесы последних выпусков имеют дополнительные подравнивающие гребенки, а подача обрезков к пневмотранспортеру осуществляется двумя шнековыми транспортерами, один из которых располагается под подравнивающими ножами, другой — под подравнивающими гребенками.
