Дозатор муки конструкции ВНИИХПа

Дозирующим элементом его является короткий ленточный транспортер 10,который расположен под вертикальным бункером 1 прямоуголь­ного сечения. Лента транспортера шириной 350 мм, являясь дном, бункера, непрерывно движется с постоянной скоростью, равной 0,05 м/с.

При движении лента уносит из бункера слой муки, толщина которого определяется величиной щели, образуемой между лентой и вертикальной заслонкой 6. Для обеспечения полного съема муки с ленты установлен скребок 11 c пружинами, прижимающими его к ленте.

Для повышения точности дозирования высота столба муки над транспортерной лентой должна поддерживаться постоянной. С этой целью в верхней части бункера установлен регулирующий щиток 2. Если уровень муки поднимается выше щитка, то под действием тяжести муки он опустится и разомкнет контакты  конечного выключателя 4, который выключит транспортное устройство, подающее муку в бункер. При понижении уровня муки щеток под действием груза 3 возвращается в горизонталь­ное положение, включая при этом устройство для подачи муки в бункер.

Для предотвращения образования сводов муки в нижней части бункера установлен дисковый ворошитель 13 типа «бе­личьего колеса».

Производительность дозатора может регулироваться в пре­делах от 1 до 8 кг/мин при точности дозирования ±1,5%. Ре­гулирование производительности достигается перемещением вертикальной заслонки 6 с помощью штурвала5, от которого одновременно приводится в движение стрелка 9,указывающая на шкале производительность дозатора. Привод дозатора осу­ществляется, от электродвигателя 8 (N = 0,6 кВт, п =1410 об/мин) через планетарный редуктор 7 с передаточным числом 1 : 130,5. Ворошитель приводится в движение от вала ведущего барабана через цепную передачу12.

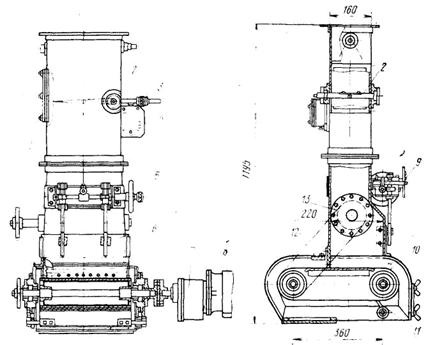

Рис. 8.5. Ленточный дозатор муки системы ВНИИХПа

Габаритные размеры дозатора (в мм) : 1000x625x1195.

Производительность барабанных дозаторов Q (в кг/с) оп­ределяется по формуле

 (8.1)

где z – число желобков в барабане; F – площадь поперечного сечения желоб­ка. м²; l – длина желобка барабана, м; п – частота вращения барабана, об/мин; ρ – насыпная плотность муки, кг/м³; φ – коэффициент заполнения желобков; принимается φ = 0,96.

Производительность ленточного дозатора Q (в кг/с) вычис­ляется по формуле

 (8.2)

где F – площадь поперечного сечения продукта на ленте, м²; υ – скорость ленты транспортера, м/с.

Мощность электродвигателя ленточного дозатора N (в кВт) рассчитывается по формуле

 (8.3)

где К₃ – коэффициент запаса мощности; К₃= 1,2÷1,25; Р – тяговое усилие ленты транспортера, Н; определяется общепринятым методом обхода по кон­туру; η – КПД привода транспортера, η = 0,5÷0,85.
