ХЛЕБОПЕКАРНЫЕ ДОЗИРОВОЧНЫЕ СТАНЦИИ



Дозировочные станции представляют собой ряд дозаторов, смонтированных в единую установку, позволяющую производить поочередное или одновременное дозирование всех жидких ингредиентов.

Преимуществом дозировочных станций является возможность создания единых механизмов, устройств и схем управле­ния для ряда дозаторов, а также компактность, позволяющая сократить занимаемую производственную площадь.

Существующие дозировочные станции разделяются на две группы: периодического и непрерывного действия. К дозировочным станциям периодического действия относится станция ВНИИХП-О-4, к дозировочным станциям непрерывного дейст­вия – станция ВНИИХП-О-5 и ВНИИХП-О-6.

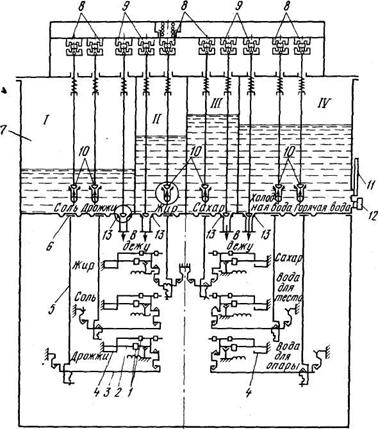

Рис. 9.6. Схема автоматической мембранно-весовой дозировочной станции ВНИИХП-О-4

Автоматическая дозировочная станция ВНИИХП-О-4 (рис. 9.6). Она предназначена для порционного дозирования воды, сахарного и солевого раствора, жидких дрожжей, расти­тельного масла и растопленного жира в следующих пределах (в кг): вода 10–70, дрожжи 10–70, раствор соли 3–24, са­харный раствор 3–24, жир 3–21. Дозирование в этой станции производится по массе столба жидкости, которая находится в бачке.

Дозировочная станция представляет собой бак 7, разделен­ный внутри перегородками на четыре отсека I, II, III, IV. В днище каждого отсека вмонтирована резиновая мембрана 6, которая через жесткий стержень 5 и промежуточный рычаг 3 соединена с весовым коромыслом 2 шкального типа с перед­вижными гирями 1. Всего станция имеет до шести мембранно-весовых механизмов. Для регулирования температуры смеси воды при замесе опары и теста установлены два дилатометри­ческих терморегулятора12 и, кроме того, для контроля – ртут­ный термометр 11.

В начале процесса Необходимое количество каждого ингре­диента устанавливают передвижением гирь 1 на весовых коро­мыслах 2, затем нажимают кнопку «пуск», в. результате чего через промежуточные реле включаются электромагниты 8, ко­торые открывают впускные клапаны 10 для подачи ингредиен­тов в бак. При достижении заданной массы каждого ингреди­ента мембраны под действием массы столба жидкости, проги­баясь, через жесткий стержень 5 приводят в движение весовые коромысла, которые контактами 4 через промежуточные реле выключают электромагниты 8 впускных клапанов 10, в резуль­тате поступление ингредиентов в бак прекращается.

Для слива ингредиентов нажимают кнопку «выпуск». При этом через промежуточные реле одновременно включаются электромагниты 9, которые открывают выпускные клапаны 13. Дозировочная станция питается от сети переменного тока на­пряжением 220 В.

В зависимости от количества дозирующих устройств эти станции выпускаются трех типов: ВНИИХП-О-4А– для дози­рования шести компонентов, габаритные размеры (в мм): 994×670×1980; ВНИИХП-О-4Б – для дозирования четырех компонентов, габаритные размеры те же; ВНИИХП-О-4В – для двух компонентов, габаритные размеры (в мм): 765×670×1980.
