ОБРЕЗКА КНИЖНОГО БЛОКА - ЧАСТЬ 4



Неплохо в арсенале инструментов иметь и деревянный молоток (киянку) для обработки корешков книжных блоков. Мерительный и разметочный инструмент (линейка и наугольник) должны быть непременно металлическими.

Для прессовки книжных блоков, их обрезки и прессовки готовых книг подойдут обыкновенные струбцины в сочетании с широкими (превышающими размеры книжных блоков) досками, листами из древесностружечных плит или фанеры толщиной 15-20 мм. В качестве пресса могут быть использованы брусья из твердого дерева (дуб, бук), стянутые двумя болтами с барашковыми гайками. Большую помощь при переплете книг окажет небольшой универсальный переплетный станок. На нем можно производить не только шитье блоков, но и их обрезку и прессовку, а также раскрой переплетных материалов, припрессовку переплетных крышек и их тиснение, формовку рубчика на готовом переплете и сушку готовых книг. Эскиз такого станке показан на рис. 36. Несмотря на обилие деталей, конструкция этого станка достаточно проста. Используя подручные материалы, можно собрать это полезное приспособление в домашних условиях.

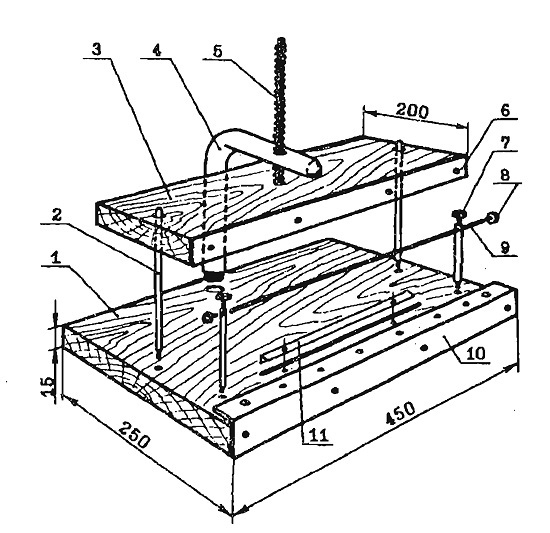

Рис.36. Универсальный переплетный станок; 1 - нижняя плита; 2 - направляющая стойка; 3 - верхняя (подвижная) плита; А - кронштейн; 5 - упорный винт; 6 - линейка для обрезки блока; 7 - зажимный винт; 8 - рукоятка; 9 - вал; 10 - уголок; 11 - фиксатор марли, тесьмы или шнуров
