Конструкции форзацев

Оснастка форзацами книжного блока - часть 1

Итак, книжный блок сшит, и его нужно оснастить форзацами, конструкции которых могут быть самыми различными. Самым простым из форзацев следует считать приклейной (рис. 31, а). Он представляет собой сложенный

вдвое лист бумаги. Высота форзаца равна высоте книжного блока, а ширина — двойной ширине тетради блока. Для присоединения приклейного форзаца 1 к тетради 2 наносят полоску клея шириной 3-4 мм вдоль фальца форзаца, после чего приклеивают его к корешковому полю соответствующей тетради или наружного листа книжного блока с бесшвейным креплением так, чтобы фальц форзаца совпадал с фальцем тетради или корешковой плоскостью книжного блока. Если же вы последуете совету многих пособий по переплетному делу и присоедините форзац на расстоянии 3-4 мм от корешка блока, как рекомендуют авторы этих пособий, то после вставки блока в переплетные крышки форзац может быть разорван при первом же открывании книги!

Приклейные форзацы можно монтировать как на тетради еще не сшитого блока, так и на готовый сшитый и проклеенный блок.

В изданиях большого объема используется приклейной форзац с окантовкой, которая увеличивает его прочность (рис. 31, б). В этом случае после приклейки форзаца к тетради блока корешковая часть тетради с форзацем окантовывается полоской ткани или прочной бумаги шириной около 15 мм, густо смазанной клеем. Полоска окантовочного материала 4 приклеивается так, чтобы она на 3-4 мм одним своим краем заходила на внутреннюю сторону тетради 2, огибала корешок тетради и большей своей частью заходила на наружную часть приклейного форзаца 1. Длина полоски окантовочного материала берется равной высоте книжного блока.

Издания, рассчитанные на длительное хранение и частое использование, лучше снабжать составным форзацем с фальчиком (рис. 31. в). Такой форзац состоит из двух листов бумаги: лист 1 в ширину на 5-6 мм меньше ширины тетради, а лист Г — на такую же величину шире нее. Фальчик 4 делают из хорошо накрахмаленной ткани; ширина его около 15 мм. Длина фальчика и высота листов равны высоте тетради 2 книжного блока.

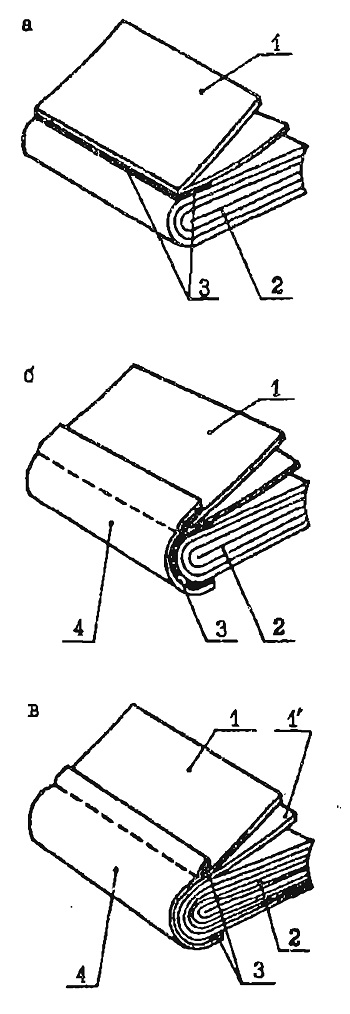

Рис.31. Конструкции форзацев: а - приклейной форзац; 5 - приклейной форзац с окантовкой; в - составной форзац с фальчиком; 1 и Г - форзац; 2 - тетрадь блока; 3 - клеевой слой; А - окантовка (фальчик)
