МАШИНЫ, УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ ПЕРЕПЛЕТНЫХ РАБОТ





Зажимные устройства для переплётных работ





Зажимные устройства: тиски, различные обжимные прессы, используемые при пропилке и обработке корешков книжных блоков, обжимке, прессовании, обрезке блоков, при изготовлении и обработке переплетных крышек, тиснении на них — можно изготовить собственны-ми силами или заказать мастеру.

Так, на рис. 30 изображены универсальные переплетные тиски (обжимный пресс), с помощью которых можно производить все переплетные операции, связанные с прессованием и обжимкой, а также обрезку книжных блоков круглым ножом и гобелем, чем и обусловлены их конструкция и размеры.





Переплетный пресс (тиски), показанный на рис. 31, служит для обжима готовых и находящихся в работе книг. Пресс состоит из двух деревянных колодок размером 60Х  10 х 10 см. К нижней колодке на расстоянии 5 см от концов прикрепляют два штыря из дерева крепкой породы (дуб, береза), диаметр которых 3 см, высота от колодки 30 см. Эти штыри имеют выемки для удобного захвата пальцами.

В верхней колодке просверлены отверстия, через которые она надевается на штыри. На оба штыря наворачивают деревянную гайку.

Книги ставят для прессования между колодками не очень толстыми равномерными пачками и прижимают попеременным закручиванием гаек.

В прессе книги остаются в течение 24 ч. Зажатый в прессе блок можно обрезать круглым или обычным переплетным ножом.

Можно применять переплетные (упаковочные, пакетные, конторские) прессы с одновинтовым зажимом
промышленного производства; простейшие конструкции их можно изготовить самостоятельно (рис. 32).

Для обжима деталей переплетаемой книги можно также использовать имеющиеся в продаже деревянные или металлические струбцины. Прессуемые книги помещаются между переплетными досками и зажимаются струбцинами (рис. 33).

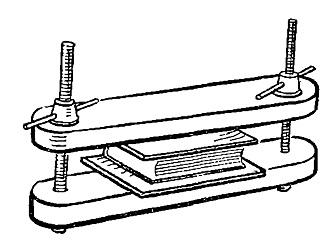

Рис. 31. Переплетный пресс

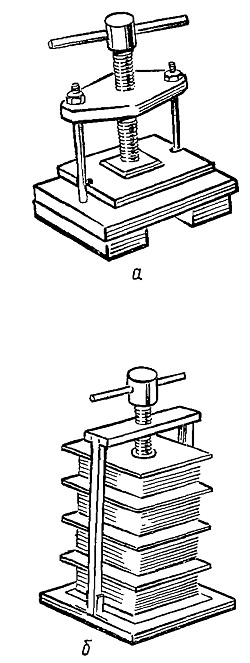

Рис. 32. Прессы с одновинтовым зажимом:
а— конторский, б — пакетный

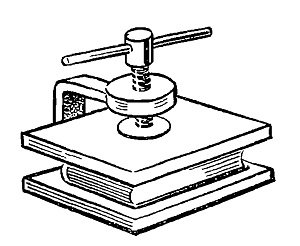

Рис 33. Обжим книг (прессование) при помощи струбцин
