ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНЫХ ПЕРЕПЛЕТНЫХ РАБОТ





Дисковый или переплетный нож для обрезки книжных блоков



Дисковый или переплетный нож для обрезки книжных блоков
можно установить и в колодке, отдаленно напоминающей рубанок (рис. 20). На деревянной колодке 2 (буковой, дубовой,
березовой) размером 300X80X25 мм укрепляют упорную 1 и нажимную 6 ручки. В нижней части основания вырезают углубление по толщине ножа. Последний фиксируется в колодке винтом 4 с гайкой 5.

Универсальный переплетный нож в таком приспособлении крепится несколько иначе. С его торцевых кромок под углом 45 к основанию снимаются фаски. По толщине ножа врезаются две металлические пластинки 5, с которых также снимают фаски и привинчивают к колодке шурупами с потайными головка м и. Получается крепление в виде «ласточкина хвоста». Неподвижность ножа обеспечивается дополнительным винтовым упором 9.

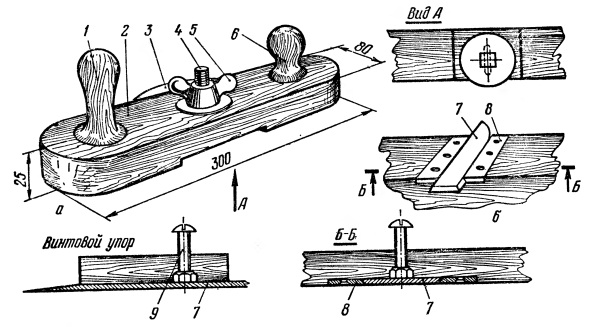

Рис. 20. Крепление ноже в колодке: а — дискового-; б-—универсального

 1 - упорная ручка; 2 — колодка; 3 — нож дисковый 4 — винт; 5 — гайка; 6 — нажимная ручка; 7 — лезвие переплетного (универсального} ножа; 8 — крепежные пластинки; 9—винтовой упор.
