ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНЫХ ПЕРЕПЛЕТНЫХ РАБОТ



Традиционные универсальные переплетные тиски


Существует много конструкций подобных приспособлений. Традиционные универсальные переплетные тиски (обжимной пресс) показаны на рисунке 16, а. С их помощью можно выполнять все переплетные операции, связанные с прессованием и обжимкой, а также обрезку книжных блоков дисковым ножом и гобелем. Последним и обусловлены их конструкция и размеры. Для изготовления тисков потребуются два бруска/и 2, лучше березовых или буковых, сечением не менее 70X90 мм, длиной 600—700 мм. Отступив 100 мм от концов, в обоих брусках просверливают отверстия. В отверстия одного из них вставляют и укрепляют болты 3 М12—18, длиной примерно 500 мм. На этом же бруске на клею и шурупах ставят направляющий полоз 5 для гобеля — рейку сечением 2.0Х X15 мм, длиной 500— 600 мм. Второй брусок надевают на эти болты (он должен свободно перемещаться, но не качаться), а сверху навинчивают гайки, снабженные ручками (специальным ключом).

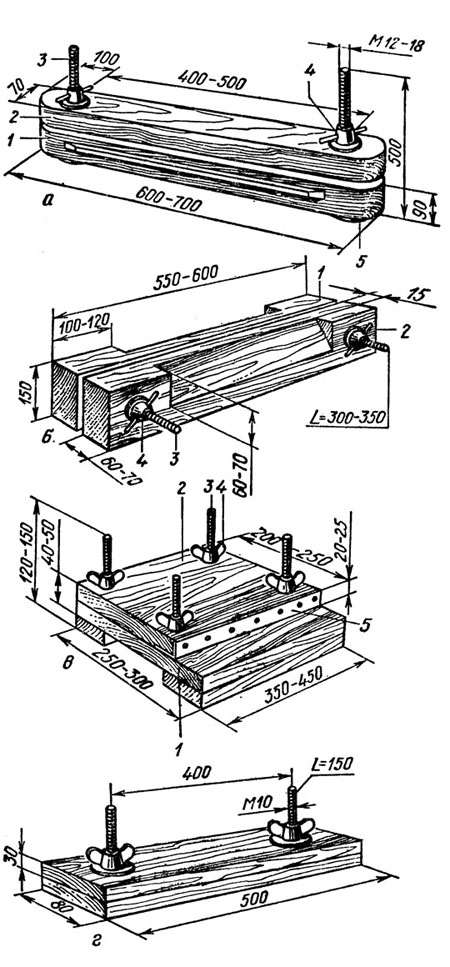

Рис. 16. Переплетные тиски: а— универсальные тиски; б-— переплетный пресс; 1 — неподвижным брус; 2 — перемещающийся брус;. 3 — болт; 4 — зажимная гайка; 5 — направляющий полоз для гобеля; в — обжимной пресс, приспособленный для обрезки книг переплетным или круглым ножом; 1 — основание; 2 — прижимная доска; 3 — болт; 4 — гайка; 5 — металлический уголок; г — обжимной пресс для вспомогательных работ.










Пресс, изображенный на рисунке 16, б, отличается от предыдущего меньшей длиной, так как не предназначен для работы с гобелем. Но с его помощью можно без дополнительных приспособлений и принадлежностей проводить обработку корешка книжного блока. Изготавливают его из двух буковых брусков 1 и 2 (можно из клееных досок) длиной 550— 600 мм, шириной 150 мм и толщиной 60—70 мм. С одной стороны в средней части брусков, отступив 100— 120 мм от концов, снимают фаски с таким расчетом, чтобы ширина каждой верхней рабочей грани не превышала 15 мм. Этой стороной пресса пользуются при обработке корешков книжных блоков, а противоположной — при обрезке блоков дисковым ножом.

Четырехвинтовой пресс (рис. 16, в) используется как для обжимки и прессования различных материалов, деталей и самой книги, так и для обрезки дисковым или универсальным переплетным ножом блоков толщиной до 40—50 мм. В этом случае нож перемещают вдоль окантованной металлическим уголком 5 кромки верхней прижимной доски 2. Если сделать этот пресс размером 300X450 мм, то в нем можно обжимать нетолстые книжные блоки и переплетные крышки.

Пресс, показанный на рисунке 16, г, можно использовать для различных oпeраций при обработке блоков и переплетных крышек. Высота выступающей части болтов у данных прессов 120—150 мм, диаметр — 8— 12 мм.

Удобны в работе переплетные (упаковочные, пакетные, так называемые конторские и т. п.) прессы с одновинтовым зажимом промышленного производства. Простейшие конструкции подобных прессов, которые можно
прессов, которые можно

изготовить в школьных мастерских, приведены на рисунке 17. Для обжима деталей переплетаемой книги можно использовать также деревянные или металлические струбцины (рис. 18), которые имеются в продаже.

Гобель (рис. 19) — это приспособление для закрепления дискового или переплетного ножа, с помощью которого можно обрезать довольно толстый книжный блок, зажатый в универсальные тиски.

Гобель состоит из двух горизонтальных планок 1 и 2 длиной 200—250 мм, шириной 80—90 мм и толщиной 30 мм. В одной
из них выполнено вертикальное отверстие, в которое вставляется

стержень-основание дискового ножа и фиксируется гайкой. В этой

же планке сделаны еще три отверстия перпендикулярно первому.

В двух крайних помещаются направляющие стержни 9. Через

среднее отверстие пропускается поджимной винт с рукояткой 3 и

закрепляется с помощью шайб, ограничивающих его продольное

перемещение. Винт в неподвижной планке может только проворачиваться вокруг своей оси. Во второй — подвижной планке

также выполнено три отверстия. В крайние входят направляющие

стержни (перемещение должно быть достаточно свободным), в среднее врезается и закрепляется шайбой на шурупах гайка поджимного винта. В нижней части планки вырезан продольный паз 8 по размеру направляющего полоза универсальных тисков. В гобеле вместо дискового можно фиксировать и нож в виде
скошенной стамески; его легче крепить и затачивать, но он менее стоек в работе.

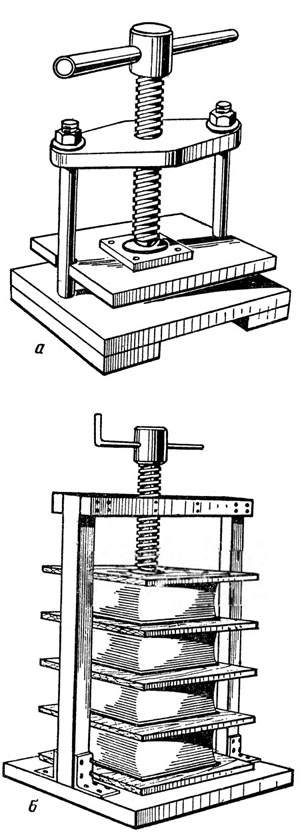

Рис. 17. Прессы с одновинтовым зажимом: а — конторский; 6 — ракетный.

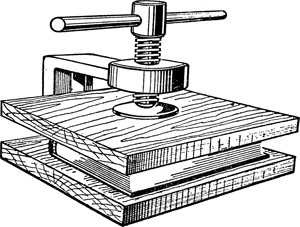

Рис. 18. Обжим книг с помощью струбцин.

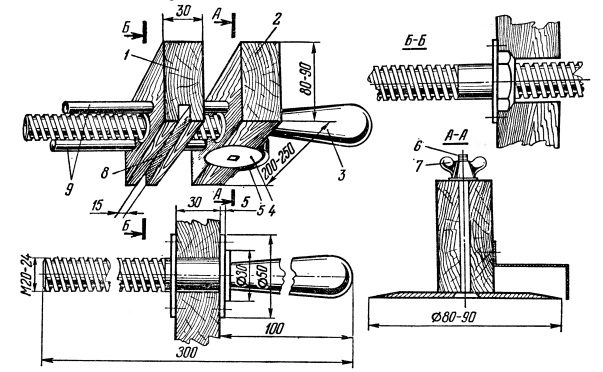

Рис. 19. Гобель: 1 — подвижная планка; 2 — неподвижная планка; 3 — поджимной винт с рукояткой; 4 — дисковый нож; 5 — ограждение дискового ножа; 6 — фиксирующий винт дискового ножа; 7 — гайка; 8 — паз для направляющего
полоза переплетных тисков; 9 — направляющие стержни.
