ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНЫХ ПЕРЕПЛЕТНЫХ РАБОТ




Сшивальный станок. Компактен и не занимает много места при хранении сшивальный станок (рис. 15), состоящий из основания 3 с продольными ножками и укрепленной между ними по переднему торцу планкой 1 с прорезью для пропуска и крепления шнура; угловой стойки 5 из металлического прутка диаметром 10—12 мм, длиной 250 мм, верхняя часть которой имеет резьбу для натяжной и стопорной гаек 4 перекладины с крючками 6 (стальная полоса длиной 250—280 мм, шириной 15 мм и толщиной 3—4 мм), один конец которой загнут по диаметру стойки. Между продольными ножками можно устроить гнезда для хранения снятых со станка стойки с гайками и перекладины с крючками. Шнур (тесьма, марля) одним концом пропускается в щель между основанием и планкой с прорезью и фиксируется (узелками, шпильками, булавками, скрепками).

Верхние концы шнуров укрепляют на крючках перекладины. Натягивают шнуры подвинчиванием натяжной гайки.

Зажимные устройства (тиски, различные обжимные прессы,

струбцины) используются при пропилке и обработке корешков книжных блоков, обжимке, прессовании, обрезке блоков, тетрадей, при изготовлении переплетных крышек, тиснении на них и т. д.

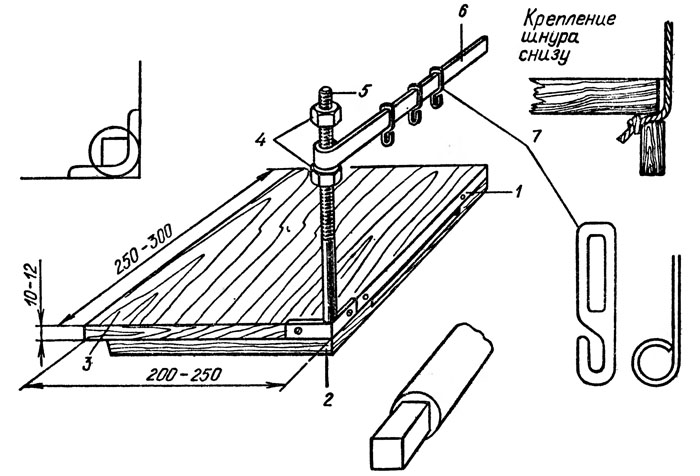

Рис. 15. Сшивальный станок с одной стойкой: 1 —- планка с прорезью 2 — продольные ножки; 3 — основание; 4 — гайка; 5 — угловая стойка; 6 —перекладина; 7 — крючки.
