ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНЫХ ПЕРЕПЛЕТНЫХ РАБОТ



Приспособления. При реставрации листов, опрессовке их и тетрадей, шитье книжного блока, выполнении переплетных крышек, их прессовании и других ручных переплетных работах применяются различные приспособления, которые несложно изготовить своими силами.

Для шитья книжных блоков используются сшивальные станки. Конструкция традиционного, наиболее

совершенного станка приведена на рисунке 13. Он рассчитан на шитье книжных блоков, размер которых достигает формата газеты «Пионерская правда».







Рис. 13. Сшивальный станок: 1—основание; 2 — планка (ножка); 3 — вертикальная стойка с резьбой; 4 — гайка; 5 — перекладина; 6 — крючок для крепления шнуров; 7 — шпилька с крючком для натягивания марли, шнуров, тесьмы; 8 — съемная планка.









Для основания станка потребуется гладкая ровная доска или клееная фанера толщиной 30 мм. Снизу по краям прикрепляют планки, выполняющие роль ножек, приподнимающих основание станка на 15—20 мм над поверхностью рабочего стола. По переднему краю основания на расстоянии 40—50 мм от боковых и 30 мм от передней кромок доски просверливают два отверстия, в которых устанавливают и фиксируют вертикальные стойки, имеющие в верхней половине резьбу. Для стоек можно использовать металлические трубки или пруток диаметром 10—12 мм и длиной 300—350 мм. На нарезную часть стоек навинчивают гайки, на которых удерживается перекладина — деревянная рейка с отверстиями по бокам, соответствующими диаметру стоек, и с прорезью в средней части. Длина рейки равна длине основания, ширина 40 мм, толщина 20 мм. В прорезь вставляют подвижные крючки для крепления концов шнура или тесьмы. Вместо них можно использовать шпильки с гайками, имеющими в нижней части крючки. В передней кромке основания станка делается вырез для съемной планки: между ней и основанием пропускают шнуры или тесьму и закрепляют их под доской на деревянных палочках. С помощью гаек перекладина поднимается вверх, и шнуры туго натягиваются.

Можно изготовить и более простой станок (рис. 14, а). Для этого надо подобрать основание — толстую доску примерно таких же размеров, как и в вышеописанном станке. По передней кромке ее, отступив на 20—30 мм от боковых сторон, сделать вырезы, вставить в них и прибить стояки, а сверху прикрепить планку так, чтобы ее передний край находился на уровне переднего края основания. В планку и переднюю кромку основания вбивают несколько пар гвоздиков на равном друг от друга расстоянии, к которым и будут потом прикрепляться шнуры. Узкую марлю в
и о
этом случае нанизывают нижнеи кромкой на гвоздики основания, а на гвоздях планки укрепляют кусочки тесьмы, к которым с помощью булавок присоединяют верхнюю кромку марлевой полоски.

Еще более простое приспособление для шитья книжных блоков изображено на рисунке 14, б. В нем к деревянному основанию крепится П-образная дуга из стальной проволоки диаметром 6—8 мм. Нижние концы шнуров и тесьмы в этом случае завязываются на гвоздиках, вбитых в основание приспособления, а верхние — на поперечной перекладине дуги.

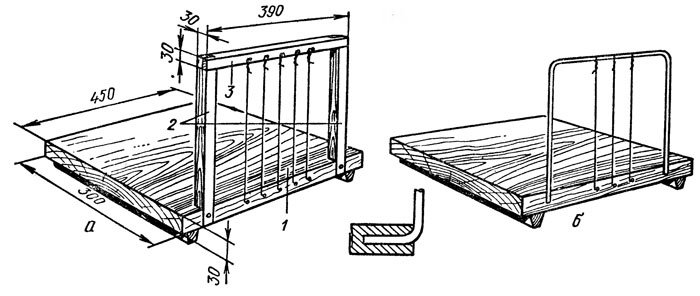

Рис. 14. Упрощенные сшивальные станки: а — с деревянной рамкой; б—с рамкой из проволоки; 1 — основание; 2 — стойки; 3 — перекладина.
