ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ ДЛЯ РУЧНЫХ ПЕРЕПЛЕТНЫХ РАБОТ

В настоящее время начато массовое производство специальных комплектов инструментов и приспособлений для ручных работ в кружках переплетного дела. .Они не сложны по конструкции, просты в употреблении, позволяют выполнять все переплетные операции, особенно по программе занятий с ребятами младшего возраста.

Учащимся старшего возраста наряду с этими инструментами можно порекомендовать традиционные, апробированные многими поколениями переплетчиков, их несложно изготовить в школьных мастерских. Рисунки подобных инструментов и приспособлений приведены в книге1.

Инструменты. Все переплетные инструменты условно можно подразделить на три группы: режущие, вспомогательные и отделочные.

К режущим инструментам относятся ножи для резки бумаги, картона, раскроя тканей, обрезки книжных блоков, скальпели, ножницы, резаки. Желательно иметь комплект универсальных переплетных ножей в расчете на каждого ученика и несколько ножей целевого назначения (перед началом работы руководитель обязан ознакомить ребят с правилами безопасности труда, проводить инструктаж).

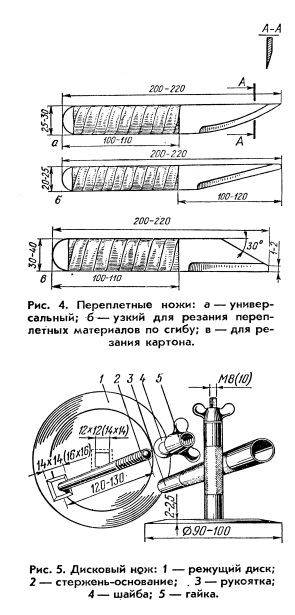

Универсальный нож (рис. 4, а) для переплетных работ лучше всего сделать из полотна приводной ножовки, изготовляемой из высококачественной инструментальной стали. Лезвия обычных обиходных ножей, в том числе и сапожных, при резании бумаги и картона, содержащих минеральные примеси, быстро деформируются, и их приходится постоянно затачивать. Переплетный нож затачивают, снимая фаску с правой стороны (в положении при резке), а затем доводят с обеих сторон на оселке. Удобнее работать, если длина ножа вместе с рукояткой равна 200—220 мм (для детской руки—150—170 мм). Рукоятку можно сделать из пластинок древесины, пластмассы, обработать и отшлифовать, оклеить кожей или обмотать изоляционной лентой.

Для разрезания сфальцованных листов бумаги, технических и переплетных тканей потребуется узкий нож с удлиненной (100-120 мм) режущей частью (рис. 4,б). Его можно изготовить из

полотна обычной ножовки. Длина ножа с рукояткой 200—220 мм, затачивают его с обеих сторон.

Резать картон, кожу, выполнять рицовку и рилевку удобнее

ножом с заточкой вдоль правой стороны лезвия, конец которого

снят под углом к верхней кромке (рис. 4, в); в этом случае устойчивость ножа при работе повышается.

В процессе реставрации может возникнуть необходимость в обрезке книжных блоков. Отдельные (из пятишести тетрадей) блоки обрезают переплетным ножом по линейке (уголку), а более толстые — специальным дисковым инструментом, предварительно закрепив блок в тисках.

Дисковый нож (рис. 5) состоит из режущего диска 1, изготовленного из инструментальной углеродистой стали У10А и рукоятки 3. С одной стороны диска по всей окружности выполняют пологую фаску и тем самым затачивают режущую кромку, которую потом необходимо с обеих сторон довести

на оселке. В центре диска — отверстие квадратной формы, кромки которого срезаны под углом 45°. На стержне 2, являющемся основанием для крепления режущего диска и рукоятки, сделана головка, соответствующая по размерам и форме квадратному отверстию ножа. Диск надевают на фигурную головку, поверх него рукоятку (из древесины, металла, пластмассы) и все это фиксируют гайкой 5 через шайбу 4. Шляпка фигурной головки стержня не должна выступать над плоскостью диска. При некотором навыке таким ножом можно обрезать довольно толстую книгу, предварительно зажатую в переплетных тисках.

К вспомогательным инструментам для переплетных работ (название условное, так как иногда вспомогательные операции являются основными) относятся косточка (гладилка), «растрепка», кашировка, фальцлинейки, мерительные инструменты, кисти и т. д.

При помощи косточки (рис. 6, а) фальцуют (сгибают) листы бумаги, притирают их при приклейке и т. д. Она представляет
собой хорошо отшлифованную пластинку из трубчатой кости крупного рогатого скота длиной 150 мм, шириной 20—25 мм,

толщиной 3—4 мм в средней части и 1 мм по краю. В закругленном тупом конце иногда делают прорезь на глубину 6—8 мм. Этой частью косточки пользуются при заделке уголков во время крытья крышки переплетной тканью. Второй конец инструмента несколько заострен и закруглен. Грани по контуру также округлены. Косточку можно заменить гладилкой тех же размеров, изготовленной из прочной пластмассы, нержавеющей стали или из древесины твердых пород.

Для растрепывания концов шнуров у сшитых книг пользуются тонкой металлической пластинкой с прорезью (рис. 6, б).

Обрезку листов нетолстых книжных блоков, резку бумаги, картона и других переплетных материалов удобнее и безопаснее выполнять не по обычной линейке, а используя дюралюминиевый или стальной уголок (рис. 6, в). Наружные плоскости его полок и угловые грани должны быть ровными.

Для придания корешкам толстых книг грибообразной формы может понадобиться кашировка (рис. 6, г) — тонкая металлическая пластинка с мелкими закругленными зубчиками на одной из сторон.

Отверстия в корешках альбомов удобно выполнять с помощью пробойника (рис. 6, д).

Фальцлинейки (рис. 6, е) используются при обрезке кромок картонных сторонок переплетных крышек. Они представляют собой тонкие металлические пластинки, к одной из сторон которых приклепаны металлические бортики. В кружках целесообразно иметь три линейки с шириной бортика соответственно 3, 4 и 5 мм.

При обработке переплетных крышек, крытых техническими и текстильными тканями, синтетическими материалами, нанесении орнамента на обрезы книжного блока и т. д.

понадобятся отделочные инструменты: штриховки (филеты), накатки (ролики), гладильники, штемпели, пуансоны, литеры
(рис. 7—12).

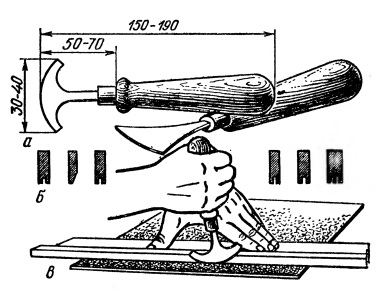

Рис. 7. Штриховки (филеты): а — общий вид; б -— профили штриховок; в — работа штриховкой.

Штриховки (рис. 7) относятся к числу наиболее употребительных отделочных инструментов для ручного тиснения. С их помощью наносятся бесцветные линейные узоры на покровных материалах. При работе инструмент прижимают к ткани и, слегка раскачивая рукоятку, двигают в нужном направлении. Печатающая часть имеет дугообразную форму, изготовляется из стали.

Филеты по виду не отличаются от штриховок. Они предназначены для тиснения с использованием переплетной фольги. Делают их из меди, обладающей большой теплопроводностью по сравнению со сталью. Применять филету вместо штриховки не следует, так как после нее на поверхности переплетного материала может остаться след меди.

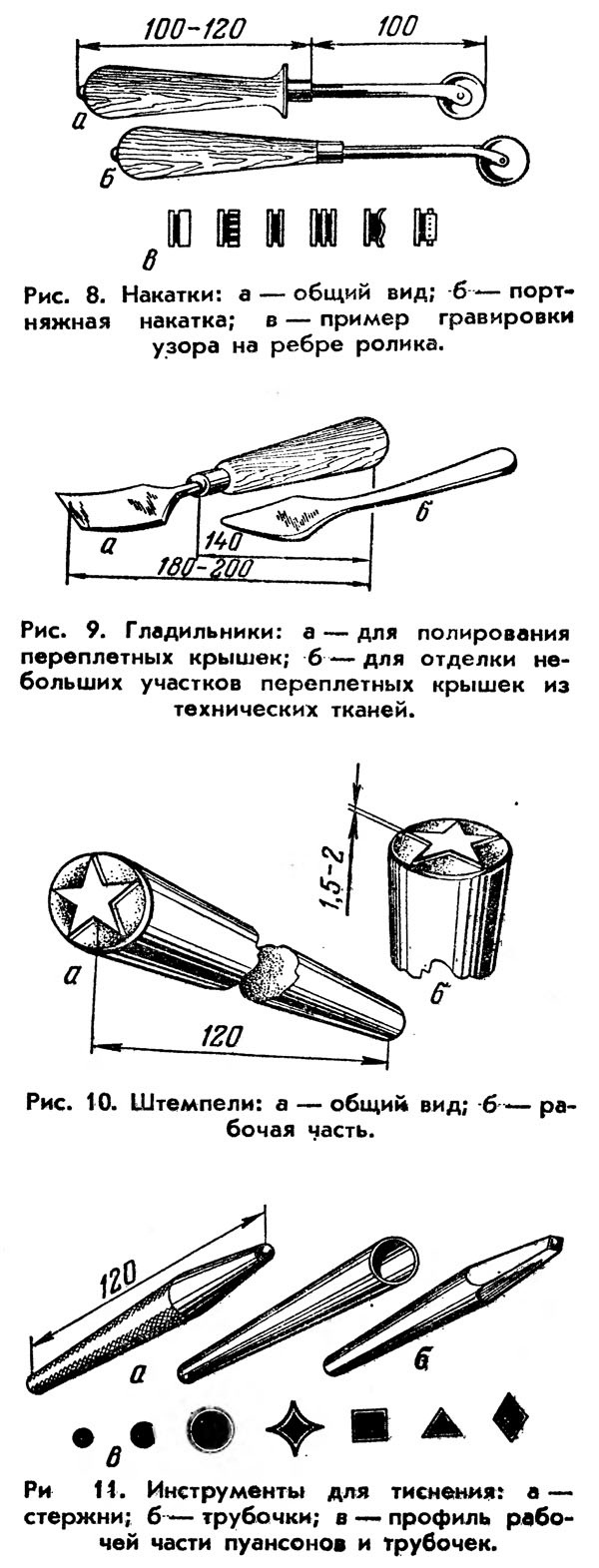

Накатки (рис. 8, а) служат для нанесения прямых пунктирных и фигурных линий. Инструмент представляет собой стальной, медный или латунный ролик с выгравированным на ребре узором, который закрепляется с помощью оси в вилке, оснащенной рукояткой. При работе можно пользоваться и обычной портняжной накаткой (рис. 8, б). На рисунке 8, в показаны варианты узоров, выгравированных на ребре ролика. Накатки, дающие разнообразные пунктирные линии, легко сделать из зубчатых колес от часов, небольших металлических шестеренок. Если их зубья слегка сточить, то получатся разные по величине черточки пунктира. Приложив немного усилий и фантазии, можно изготовить и фигурные ролики, позволяющие за один проход выполнить тиснение, содержащее декоративные элементы.

При отделке переплетных крышек, покрытых тканями, могут понадобиться стальные гладильники (рис. 9). Для нанесения

рисованного орнамента или других тонких линий используется гл адил ьник в виде шила с затупленным острием.

Штампы и штемпели (рис. 10) можно изготовить из стальных, медных, алюминиевых стержней. На рабочей части надфилем вытачивают необходимый узор, букву, монограмму, причем высота печатных элементов должна быть 1,5—2 мм, а их поверхности хорошо зачищены (отшлифованы). В процессе работы штампы нагревают (температуру подбирают опытным путем), приставляют инструмент к переплетной крышке и ударяют по хвостовой части молотком. Штемпели можно применять как при бесцветном тиснении, так и с использованием фольги.

Для нанесения рисунков в виде точек, окружностей и т. п. служат пуансоны — стержни и трубочки (рис. И) различного диаметра. Шрифтовые тиснения осуществляют с помощью специальных медных литер (для этого необходим позолотный пресс). Можно также изготовить штампы, на рабочей части каждого из которых выгравирована в зеркальном изображении одна из букв. Литеры вырезают из меди

или латуни толщиной 1,5—2 мм и затем припаивают к стержням. Пользуются ими так же, как и штампами. Схема изготовления литеры приведена на рисунке 12. Таким же образом можно сделать штампы орнаментов, монограмм для тиснения на переплетных крышках.

Все плоскости и грани отделочных инструментов должны быть хорошо обработаны, отшлифованы и не иметь режущих кромок.
