ЗАТВОРЫ И ЗАМКИ ОХОТНИЧЬИХ РУЖЕЙ

В конце XIX — начале XX в. охотничья литература уделяла много внимания характеристикам затворов и замков. Это было время, когда существовало бесчисленное множество систем запирания и ударно-спусковых механизмов, причем по надежности они значительно отличались друг от друга. Постепенно число замков уменьшалось, и в настоящее время подавляющая часть охотничьего оружия, выпускаемого во всем мире, имеет ударно-спусковые механизмы лишь нескольких типов. Все они надежны, годами работают без поломок.
Ныне охотник, выбирая ружье, обращает внимание на многие его параметры, и, пожалуй, в последнюю очередь на систему ударно-спускового механизма. Поэтому в нашей книге мы даем лишь самый общий обзор основных систем затворов и замков.

Затвор — один из важнейших элементов ружья. Он служит для запирания стволов с казенной части и соединения их с прикладом. У ружей с откидывающимися стволами затвор состоит из коленчатой колодки (коробки) и систем запирания (рис. 4). Колодка служит для запирания канала ствола с казенной части, расположения деталей предохранительного, ударного и запирающего механизмов ружья, а также для соединения стволов, цевья и спускового механизма между собой. Часть колодки, на которую ложатся сверху стволы, называется подушкой, а поверхность колодки, прилегающая к казенному срезу стволов и имеющая отверстия для выхода бойков, называется щитком (лбом).

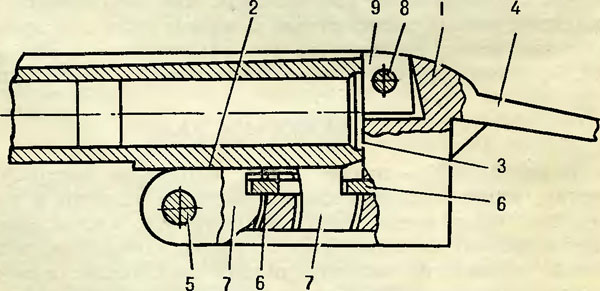

Рис. 4. Коробка (колодка) ружья с откидывающимися стволами:
1 — колодка, 2 — подушка, 3 — щиток (лоб), 4 — хвостовик, 5 — осевой болт, 6 — рамка Перде, 7 — подствольные крюки, 8 — болт Гринера, 9 — продолжение казенной части ствола

Иногда на колодке имеются боковые приливы. Для соединения с ложей колодка имеет хвостовик, на верхней части которого обычно находится кнопка предохранителя, если это ружье двуствольное; у тройника в этом месте располагается переключатель переднего спускового крючка на нарезной ствол; при перемещении кнопки переключателя одновременно поднимается целик для пулевой стрельбы. В ружьях с откидывающимися стволами наиболее рас-

пространена система запирания, состоящая из двух под-ствольных крюков с пазами, рамки Перде, входящей в пазы подствольных крюков, и поперечного болта Гринера, входящего в отверстие продолжения казенной части ствола. Такая тройная система обычно применяется в ружьях с горизонтальным расположением стволов.

В ружьях с вертикальным расположением стволов применяется так называемый двойной Гринер (или запирающий механизм Керстена; иногда его называют страсбургским) . Он отличается тем, что имеет два продолжения казенной части ствола, в отверстия которых входят два поперечных болта. Эта система обычно применяется в дорогих штучных ружьях.

Система запирания современных ружей обычно управляется верхним рычагом Вестли-Ричардса, при нажатии на который болт Гринера и рамка Перде выходят соответственно из отверстия продолжения казенной части ствола и пазов подствольных крюков, отпирают затвор, и стволы откидываются вниз, поворачиваясь вокруг осевого болта. Встречаются системы запирания, в которых, например, отсутствуют болт Гринера или рамка Перде. Существуют и другие системы запирания, однако перечисленные наиболее часто встречаются в современном охотничьем оружии.

Система запирания может быть одинарной, когда запирается один подствольный крюк. Из отечественных ружей к ним можно отнести ружья ИЖ-18, Т03-34. Двойная система запирания может включать в себя запирание двух подствольных крюков (двуствольные ружья с вертикальным и горизонтальным расположением стволов) или только затвор Керстена без рамки Перде (ружья с вертикальным расположением стволов). Система тройного запирания считается наиболее надежной, поэтому ее и применяют в оружии, рассчитанном под мощные патроны, создающие высокие давления, например в тройниках. При четверном запирании запираются два подствольных крюка и два продолжения казенной части стволов (затвор Керстена). Такая система применяется в двуствольном комбинированном оружии (один ствол гладкий, а второй нарезной под какой-нибудь мощный патрон) с вертикальным расположением стволов.

Следует отметить, что в описанных системах запирания передний подствольный крюк имеет впереди выемку, которой он упирается в осевой болт колодки, создавая тем самым надежное соединение стволов с колодкой.


В ружьях с неоткидывающимися стволами стволы или неподвижно соединены с коробкой («Барс», «Лось»), или имеют подвижной ствол (МЦ21), перемещающийся в ствольной коробке во время выстрела.

Ствольные коробки представляют собой полую деталь с направляющими для перемещения ствола (у ружей с подвижным стволом) и затвора в переднее и заднее положение. В коробке имеется окно для выбрасывания стреляной гильзы и подачи патрона в патронник. У магазинных и самозарядных карабинов снизу расположено окно для подачи патронов из магазина в патронник. Снизу же к ствольной коробке подсоединяется спусковой механизм. Кроме того, на коробке имеются различные пазы и выступы для выбрасывания гильзы после выстрела, запирания канала ствола в момент выстрела, крепления магазина и т. д. Спереди к коробке присоединяется ствол.

По способу запирания затворы подразделяются на несколько типов. Бывают затворы продольно-скользящие с поворотом рукоятки, где запирание происходит за счет захода боевых (запирающих) выступов стебля затвора за соответствующие опорные плоскости ствольной коробки или ствола. Из отечественных моделей к ним можно отнести карабины «Барс» и «Лось», ружье МЦ20. Второй тип — продольно-скользящий затвор, боевые выступы которого при повороте заходят за соответствующие опорные плоскости ствольной коробки (карабин «Медведь»). В этой системе затвор приводится в движение специальной затворной рамой. Третий способ запирания: при перемещении затвора в переднее положение поднимается боевой упор, расположенный в остове затвора, и входит в отверстие хвостовика ствола, в результате чего ствол и затвор прочно соединяются. На этом принципе запирания действует модель МЦ21.

Четвертый тип затвора, используемый в конструкциях отечественных малокалиберных винтовок, имеет свободное запирание. Иначе говоря, запирание осуществляется за счет массы затвора и усилия пружины. В этой системе соединение затвора со стволом отсутствует. При выстреле пуля начинает перемещаться по каналу ствола, а затвор еще некоторое время находится на месте, ибо его масса и усилие пружины рассчитаны таким образом, что пороховым газам, давящим на дно гильзы, необходимо преодолеть силу инерции массы затвора и усилие пружины, после чего затвор начнет перемещаться. Пуля в это время покидает канал ствола, а затвор открывается, и гильза

выбрасывается. Затвор приходит в крайнее заднее положение, а затем под действием возвратной пружины начинает перемещаться вперед, досылая очередной патрон в патронник. При этом взводится ударник. Карабин готов к очередному выстрелу. Из отечественных моделей на этом принципе работают охотничьи карабины под патрон калибра 5,5 мм кольцевого воспламенения ТОЗ-21, МЦ18-2.
