Воздухофильтр МОТОЦИКЛА "МИНСК" ММВЗ 3.111
Воздухофильтр служит для очистки поступающего в карбюратор воздуха от находящихся в нем частиц песка и пыли. Благодаря этому долговечность двигателя значительно увеличивается.
На мотоцикле 3.111 установлен контактно-масляный воздухофильтр (рис. 9).

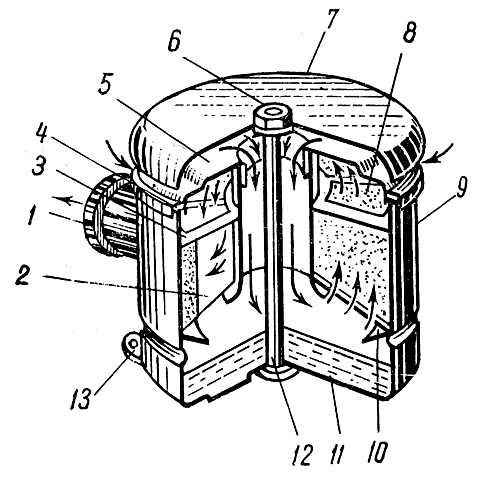

Рис. 9. Воздухофильтр.
1- соединительный патрубок; 2 - отражатель; 3 - каркас набивки; 4 -
прокладка; 5 - крышка; 6 - гайка; 7 - защитный грибок; 8 - фильтрующий
элемент; 9 - корпус фильтра; 10 - маслоотражатель; 11 - масляная ванна;
12- шпилька; 13 - кронштейн крепления.
Стрелками показано направление движения воздуха. Для разборки воздухофильтра, после снятия его с мотоцикла достаточно отвернуть гайку крепления защитного грибка. При сборке следует помнить, что отражатель должен быть направлен в сторону патрубка и распложен между выдавками корпуса. Не следует чрезмерно затягивать гайку крепления грибка, так как это приведет к уменьшению заборной щели между грибком и крышкой.
Уход за воздухофильтром заключается в периодической смене масла с одновременной промывкой фильтрующего элемента и корпуса.
