СИСТЕМА ПИТАНИЯ МОТОЦИКЛА "МИНСК" ММВЗ 3.111

Система питания двигателя 3. 111 служит для снабжения двигателя горючей смесью и состоит из топливного бака, краника, трубки топливопровода, карбюратора и. воздухоочистителя. Устройство бензокраника КР-12 показано на рис. 8.

Рукоятка бензокраника имеет три положения, обозначенные соответствующими буквами: О - открыто, Р - резерв и 3 - закрыто.

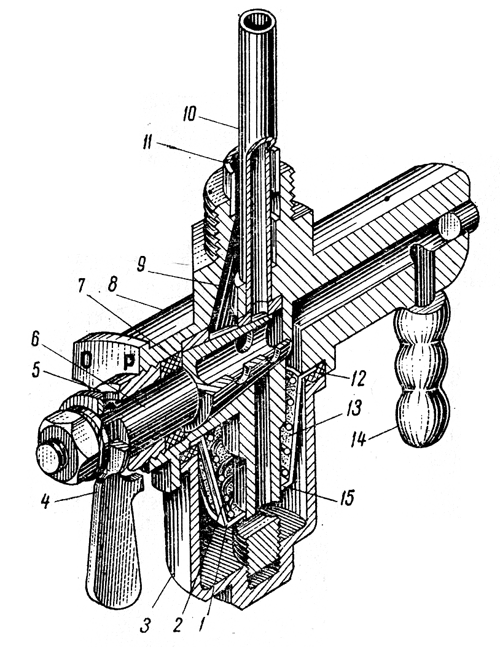

Рис. 8. Бензокраник
1 - каркас фильтра; 2 - пружина фильтра; 3 - стакан отстойника; 4 - рукоятка; 5 - гайка сальника; 6 - золотник; 7 - сальник; 8 - корпус бензокраника; 9 - отверстие резерва; 10 - трубка основной подачи; 11 - трубка резерва; 12 - прокладка; 13 - сетка фильтра; 14 - штуцер.

Уход за бензокраником заключается в регулярной промывке в бензине фильтра и сливе отстоя из стакана отстойника.
