ПОРШЕНЬ ДВИГАТЕЛЯ МОТОЦИКЛА "МИНСК" ММВЗ 3.111

Поршень - алюминиевый с двумя компрессионными кольцами. Поршень, поршневой палец и кольца взаимозаменяемы с этими же деталями двигателей М-103, М-104 и М-105, М-106. На 3. 111 поршень устанавливается стопорными штифтами вперед. Зазор в замках у вставленных в цилиндр колец должен быть в пределах 0,2-0,З5 мм. Поршневые кольца заменяются при достижении зазора в замке 2,0-2,5 мм.

Для замены колец:
1. Снимите цилиндр и закройте горловину картера чистой тряпкой.
2. Придерживая указательными пальцами обеих рук верхнее кольцо со стороны, противоположной замку, разведите большими пальцами концы кольца и снимите его с поршня (рис. 5).
3. Таким же образом снимите нижнее кольцо.
4. Удалите нагар со стенок поршневых канавок, стараясь не повредить их.
5. Пользуясь приемом, описанным в пункте 2, установите новые кольца, сначала нижнее, а затем - верхнее.

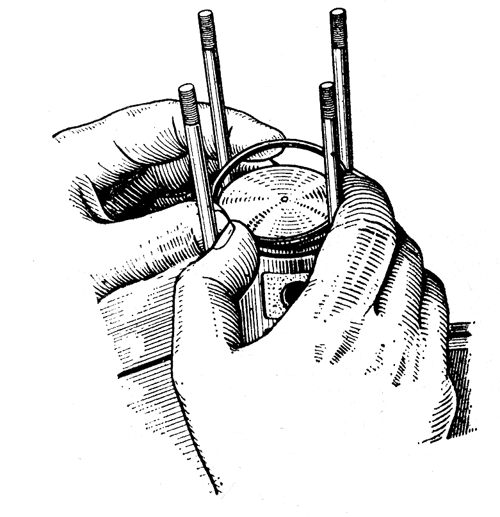

Рис. 5. Снятие поршневых колец.

Без надобности не следует снимать кольца с поршня, так как при этом теряется их форма.

Выпрессовка поршневого пальца производится после снятия одного из стопорных колец с помощью съемника. Стопорное кольцо вынимается при помощи шила или остро заточенного гвоздя, введенного в углубление, расположенное в верхней части отверстия под поршневой палец.

В случае, если нет съемника, следует подпереть поршень деревянным бруском и с помощью выколотки выбить палец. При этом следует проявить осторожность, чтобы не погнуть шатун.

При установке поршня необходимо следить за тем, чтобы стопорные штифты поршневых колец были направлены в сторону выхлопа.

В случае применения поршня от М-103, М-104 или М-105 стрелка и надпись «Выхл.» на головке поршня будут направлены к задней стенке цилиндра.

При установке поршневых колец следует проверить хорошо ли кольцо входит в канавку, не заедает ли, хорошо ли сопрягается со штифтом.
