ТОРМОЗА МОТОЦИКЛА МИНСК М-106

ТОРМОЗА МОТОЦИКЛА МИНСК М-106

На мотоцикле М-106 установлены колодочные тормоза в переднем и заднем колесе.

Передний тормоз приводится в действие посредством троса от рычага, расположенного на руле. Задний тормоз приводится в действие посредством жесткой тяги от тормозной педали, расположенной на подножке водителя. Устройство тормозов показано на рис. 23. В диске переднего тормоза расположен червяк редуктора привода спидометра, который входит в зацепление с червячной шестерней, напрессованной на ступице колеса. Защита тормоза от попадания масла осуществляется при помощи резинового сальника, также расположенного на ступице колеса.

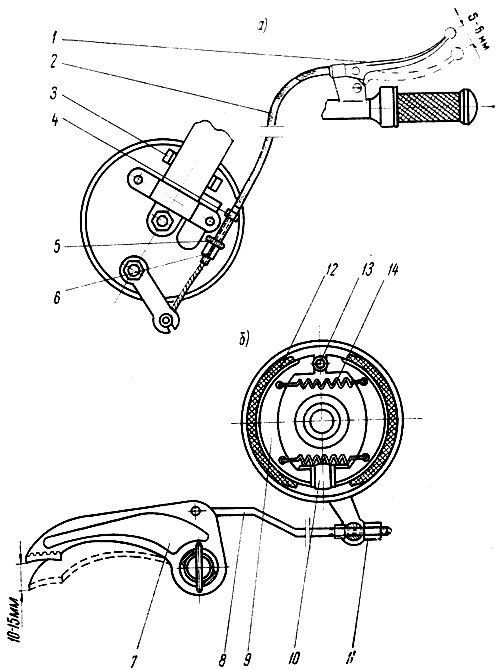

Рис. 23. Тормоза

Рис. 23. Тормоза:
а - передний тормоз; б - задний тормоз; 1 - рычаг тормоза; 2 - трос; 3 - реактивный упор; 4 - регулировочный винт; 5 - контргайка; 6 - упор оболочки троса; 7 - тормозная педаль; 8 - тяга; 9 - тормозная колодка; 10 - разжимной кулачок; 11 - регулировочная гайка; 12 - накладка; 13 - ось колодок, 14 - пружина колодок
