ГЛАВНАЯ ПЕРЕДАЧА МОТОЦИКЛА МИНСК М-106

ГЛАВНАЯ ПЕРЕДАЧА МОТОЦИКЛА МИНСК М-106

Главная передача служит для передачи крутящего момента от двигателя к заднему колесу. Она состоит из ведущей и ведомой зубчаток, цепи, защитного кожуха и резиновых чехлов (рис. 21). Уход за главной передачей заключается в регулярной проверке натяжения цепи и ее смазке. Смазка цепи производится солидолом или смазкой ЦИАТИМ-201 (ГОСТ 9433-60). Для этого следует снять правую крышку картера и, проворачивая заднее колесо, смазать цепь. Следует помнить, что при регулярной смазке значительно увеличивается долговечность не только цепи и зубчаток, но и резиновых чехлов. Один-два раза в сезон рекомендуется тщательно промыть цепь в керосине и проварить в графитной смазке, состоящей из 95% солидола и 5% графитной пудры. Сосуд со смазкой и цепью нагревают в кипящей воде (или на закрытом огне) до полного разжижения смазки (не допуская кипения), затем его охлаждают и вынимают цепь. В случае отсутствия графита можно применять для проваривания солидол или смазку ЦИАТИМ без графита.

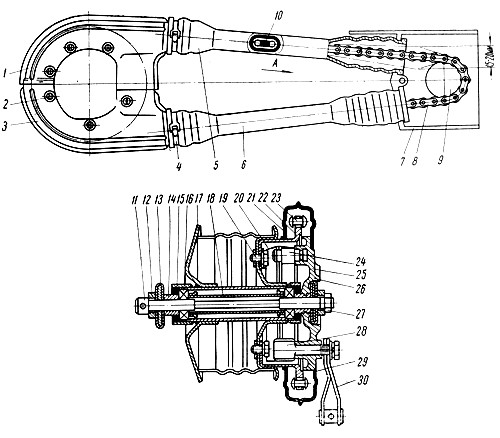

Рис. 21. Главная передача.
1 и 21 - верхний кожух; 2 - винт крепления; 3 и 29 - нижний кожух; 4 - металлическая лента; 5 - верхний чехол; 6 - нижний чехол; 7 - картер двигателя; 8 и 23 - цепь; 9 - ведущая зубчатка; 10 - замок цепи; 11 - ось колеса; 12 - серьга натяжения цепи; 13 - перо маятника; 14 - распорное кольцо; 15 - сальник; 16 - подшипник; 17 - ступица колеса; 18 - распорная втулка; 19 - болт крепления ведомой зубчатки; 20 - тормозная колодка; 22 - ведомая зубчатка; 24 - ось колодок; 25 - тормозной диск; 26 - реактивный упор тормозного диска; 27 - гайка оси колеса; 28 - разжимной кулачок; 30 - рычаг тормозного кулачка.
