ВОЗДУХОФИЛЬТР МОТОЦИКЛА МИНСК М-106

ВОЗДУХОФИЛЬТР МОТОЦИКЛА МИНСК М-106

Воздухофильтр служит для очистки поступающего в карбюратор воздуха от находящихся в нем частиц песка и пыли. Благодаря этому долговечность двигателя значительно увеличивается.

На мотоцикле М-106 установлен контактно-масляный воздухофильтр (рис. 10). Стрелками показано направление движения воздуха. Для разборки воздухофильтра после снятия его с мотоцикла-достаточно отвернуть гайку крепления защитного грибка. При сборке следует помнить, что отражатель должен быть направлен в сторону патрубка и расположен между выдавками корпуса. Не следует чрезмерно затягивать гайку крепления грибка, так как это приведет к уменьшению заборной щели между грибком и крышкой. Уход за воздухофильтром заключается в периодической смене масла с одновременной промывкой фильтрующего элемента и корпуса.

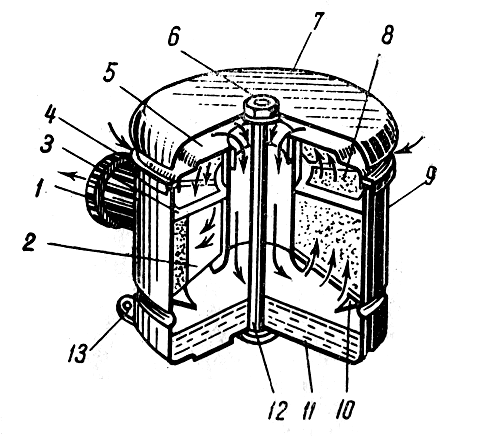

Рис. 10. Воздухофильтр: 1 - соединительный патрубок; 2 - отражатель; 3 - каркас набивки; 4 - прокладка; 5 - крышка; 6 - гайка; 7 - защитный грибок; 8 - фильтрующий элемент; 9 - корпус фильтра; 10 - маслоотражатель; 11 - масляная ванна; 12 - шпилька; 13 - кронштейн крепления.
