Система питания двигателя М-106 служит для снабжения двигателя
горючей смесью и состоит из топливного бака, краника, трубки
топливопровода, карбюратора и воздухоочистителя.
Устройство бензокраника Кр-12 показано на рис. 9.

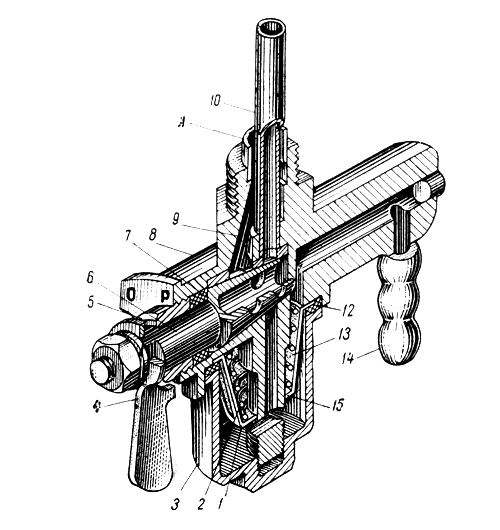

Рис. 9. Бензокраник: 1 - каркас фильтра; 2 - пружина фильтра; 3
- стакан отстойника; 4 - рукоятка; 5 - гайка сальника; 6 -
золотник; 7 - сальник; 8 - корпус бензокраника; 9 - -отверстие
резерва; 10 - трубка основной подачи; 11 - трубка резерва; 12 -
прокладка; 13 - сетка фильтра; 14 - штуцер.
Рукоятка бензокраника имеет три положения, обозначенные
соответствующими буквами: О - открыто, Р - резерв и 3 - закрыто.
Уход за бензокраником заключается в регулярной промывке з
бензине фильтра и сливе отстоя из стакана отстойника. |
