Внутренний механизм головки лампы мотоцикла PANNONIA типа TL250/F TL250/D TL250/B



После вывинчивания болта (5) рама лампы с зеркалом и оправкой вместе вынимаются. Стопорное кольцо (6) препятствует выпадению винта. Вместе с тем при вывинчивании обеспечивается предварительное напряжение и облегчает снятие рамы. У двигателей снабженных маховым магнитным зажиганием, селеновый выпрямитель (1) монтирован на внутренней части осветительной арматуры. От внутренней стен рамы лампы пружинными кольцами укреплено зеркало лампы (2) и на наружной части лампы находится стекло прожектора, снабженное резиновой изоляцией.

Для смены лампы необходимо отцепить пружину (11), а после ее удаления (12) опрокидывая из головки, можно отстранить оправку лампы. Вынимание лампы осуществляется таким образом, что левой рукой берется оправка и правой рукой слабо нажимают на головку лампы в направлении к оправе, после этого поворачивается лампой влево к буферу и затем вытягивая лампу удаляется из оправки.

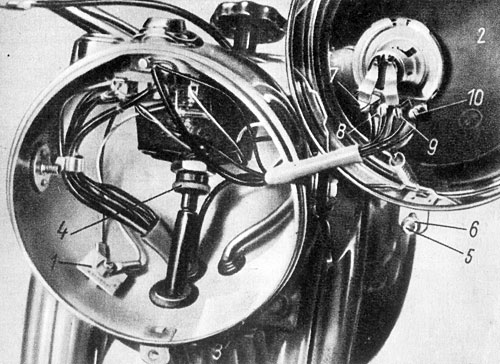

PANNONIA - Рис. 14. Внутреняя часть прожектора


Рис. 14. Внутреняя часть прожектора

Очередь укрепления кабеля оправки следующая :
7) Одна нить билюкса
8) городской
9) другая нить билюкса
10) заземление

В случае удаления проводов необходимо следить за тем, чтобы их обратное соединение производилось в таком же порядке. Приводную спираль спидометра укрепляем гайкой (4). После каждых 3-5000 км советуем вывинтить гайку и в приводную спираль налить масло в небольшом количестве. Если по какой-либо причине необходимо вынуть спидометр, то после отвинчивания запорной гайки (13) стягивается укрепительная, пластинка (14), гайку (4) зарайее отвинчиваем. После этого спидометр легко вынимается из осветительной арматуры. Если по какой-либо причине нарушаются проводы центрального включателя, то необходимо тщательно следить за тем, чтобы цифровые обозначения кабелей попали в укрепительные полюсы центрального включателя с соответствующим цифровым обозначением. В этом оказывает помощь прикрепленная к внутренней стене осветительной арматуры схема включения (3).
